Produktdetails

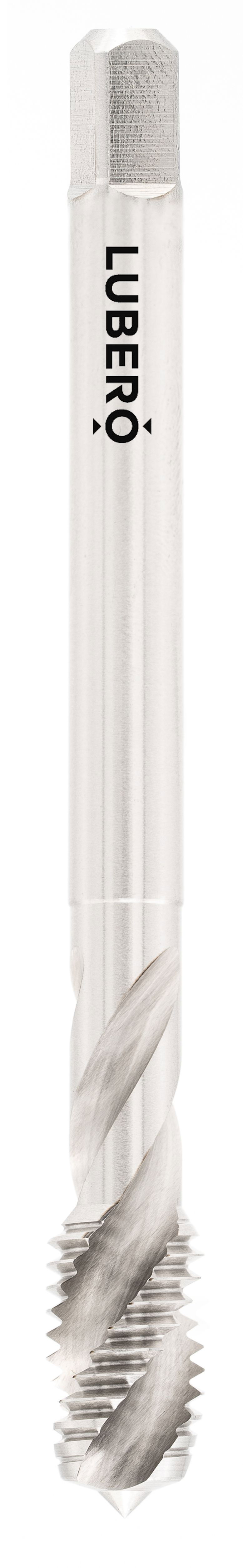

Sacklochgewinde im Zollmaß erfordern eine kontrollierte Spanabfuhr und hohe Schneidkantenstabilität, um Maßhaltigkeit sicherzustellen. Der Maschinengewindebohrer UN 15/16"x16 RH in Toleranzklasse 2B wurde für die präzise Herstellung von Innengewinden mit 16 Gängen pro Inch entwickelt und eignet sich für Schraubverbindungen im Maschinenbau sowie für technische Baugruppen mit definierter Passung.
Gefertigt aus HSSE-G bietet dieses Gewindeschneidwerkzeug eine hohe Warmhärte und ausgeprägte Verschleißfestigkeit. Die geschliffenen Schneiden gewährleisten exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt und transportiert die entstehenden Späne aktiv nach oben aus der Bohrung. Dadurch werden Spanstaus vermieden und stabile Schnittbedingungen erreicht.
Die Ausführung nach DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Für optimale Standzeit empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung bildet die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Gefertigt aus HSSE-G bietet dieses Gewindeschneidwerkzeug eine hohe Warmhärte und ausgeprägte Verschleißfestigkeit. Die geschliffenen Schneiden gewährleisten exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt und transportiert die entstehenden Späne aktiv nach oben aus der Bohrung. Dadurch werden Spanstaus vermieden und stabile Schnittbedingungen erreicht.
Die Ausführung nach DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Für optimale Standzeit empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung bildet die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 15/16" |
| Flankenwinkel | 60 |
| Gesamtlänge | 140 |
| Gewindelänge L3 | 20 |
| Kernlochdurchmesser | 22,3 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 23,813 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 18 |
| Vierkant k | 14,5 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Baumaße
| Gesamtlänge | 140 |
|---|---|
| Gewindelänge L3 | 20 |
| Schaftdurchmesser d | 18 |
| Vierkant k | 14,5 |
Skizze
