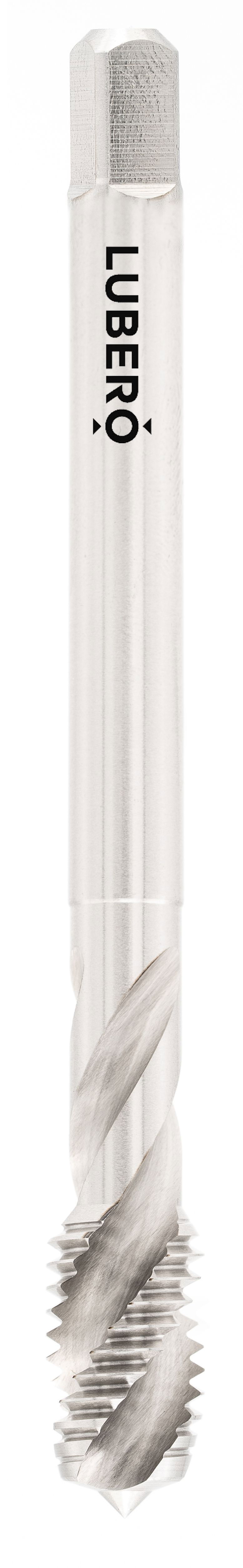

Bei großdimensionierten UN-Sacklochgewinden ist eine kontrollierte Spanabfuhr entscheidend für Maßhaltigkeit und Prozesssicherheit. Der Maschinengewindebohrer UN 1 1/2"x16 RH in Toleranzklasse 2B wurde für die präzise Herstellung von Innengewinden mit 16 Gängen pro Inch entwickelt. Dieses UN-Gewinde wird im Maschinen- und Anlagenbau, in der Energietechnik sowie bei belastbaren Schraubverbindungen eingesetzt, bei denen Austauschbarkeit und normgerechte Passung gefordert sind.
Der Werkstoff HSSE-G bietet eine hohe Warmhärte und ausgezeichnete Verschleißfestigkeit, was insbesondere bei größeren Durchmessern mit erhöhten Schnittkräften von Vorteil ist. Geschliffene Schneiden sorgen für exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt und transportiert die entstehenden Späne aktiv nach oben aus der Bohrung. Dadurch werden Spanstaus reduziert und stabile Schnittbedingungen ermöglicht.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maß- und Profilgenauigkeit. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für optimale Standzeit und Oberflächengüte empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung und stabile Maschinenparameter bilden die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Der Werkstoff HSSE-G bietet eine hohe Warmhärte und ausgezeichnete Verschleißfestigkeit, was insbesondere bei größeren Durchmessern mit erhöhten Schnittkräften von Vorteil ist. Geschliffene Schneiden sorgen für exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt und transportiert die entstehenden Späne aktiv nach oben aus der Bohrung. Dadurch werden Spanstaus reduziert und stabile Schnittbedingungen ermöglicht.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maß- und Profilgenauigkeit. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für optimale Standzeit und Oberflächengüte empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung und stabile Maschinenparameter bilden die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/2" |
| Flankenwinkel | 60 |
| Gesamtlänge | 180 |
| Gewindelänge L3 | 22 |
| Kernlochdurchmesser | 36,6 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 38,101 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Baumaße
| Gesamtlänge | 180 |
|---|---|
| Gewindelänge L3 | 22 |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
