Für präzise Zollgewinde im mittleren Durchmesserbereich bietet der Maschinengewindebohrer UN 5/8"x16 RH in Toleranzklasse 2B eine zuverlässige Lösung zur Herstellung normgerechter Innengewinde. Mit 16 Gängen pro Inch eignet sich dieses UN-Gewinde für mechanische Verbindungselemente, Adapter und Baugruppen, bei denen eine definierte Passung im Zollmaß erforderlich ist.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Verschleißfestigkeit und stabile Schneidkanten auch bei höheren Schnittgeschwindigkeiten. Die geschliffene Schneidengeometrie ermöglicht eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Dank Form B mit gerader Nut werden Späne bei Durchgangsbohrungen zuverlässig in Vorschubrichtung abgeführt, wodurch eine konstante Schnittqualität unterstützt wird.
Die Fertigung nach DIN 2184-1 stellt sicher, dass die Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B erfüllt werden. Typ UNI kennzeichnet die flexible Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung bildet die Grundlage für reproduzierbare und belastbare Gewinde im industriellen Einsatz.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Verschleißfestigkeit und stabile Schneidkanten auch bei höheren Schnittgeschwindigkeiten. Die geschliffene Schneidengeometrie ermöglicht eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Dank Form B mit gerader Nut werden Späne bei Durchgangsbohrungen zuverlässig in Vorschubrichtung abgeführt, wodurch eine konstante Schnittqualität unterstützt wird.
Die Fertigung nach DIN 2184-1 stellt sicher, dass die Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B erfüllt werden. Typ UNI kennzeichnet die flexible Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung bildet die Grundlage für reproduzierbare und belastbare Gewinde im industriellen Einsatz.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 5/8" |
| Flankenwinkel | 60 |
| Gesamtlänge | 100 |
| Gewindelänge L2 | 22 |
| Kernlochdurchmesser | 14,4 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 15,876 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 12 |
| Vierkant k | 9 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Baumaße
| Gesamtlänge | 100 |
|---|---|
| Gewindelänge L2 | 22 |
| Schaftdurchmesser d | 12 |
| Vierkant k | 9 |

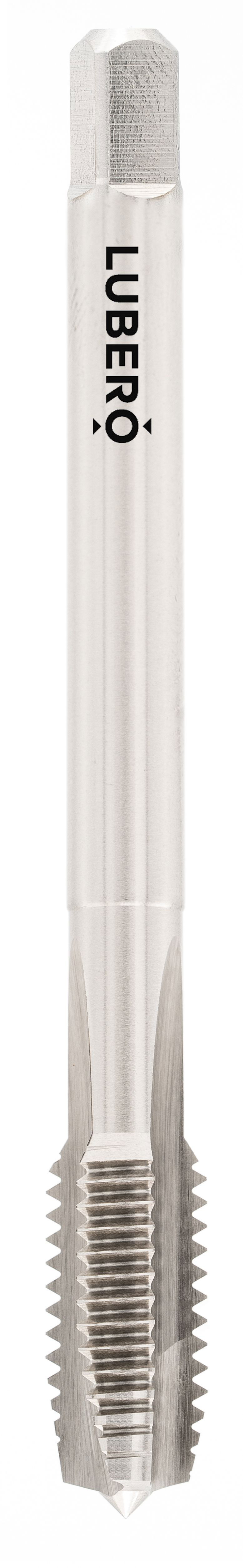

Skizze
