Produktdetails

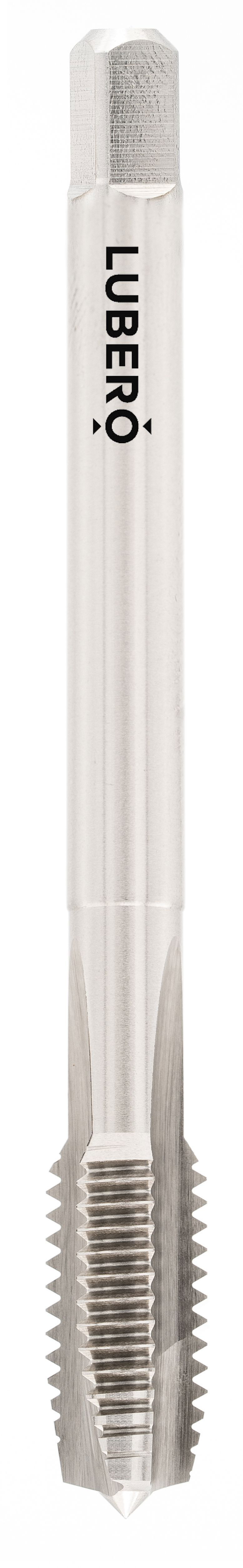

Im zölligen Maschinenbau gehören UN-Innengewinde mit 16 Gängen pro Inch zu den klassischen Verbindungselementen für präzise Schraubverbindungen. Der Maschinengewindebohrer UN 1/2"x16 RH in Toleranzklasse 2B ist für die wirtschaftliche Herstellung maßhaltiger Innengewinde konzipiert und eignet sich für Bauteile, Adapter sowie mechanische Baugruppen mit definierter Passung im Zollmaß.
Gefertigt aus HSSE-G bietet dieses Gewindeschneidwerkzeug eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Die geschliffenen Schneiden gewährleisten eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut ist speziell für Durchgangsbohrungen ausgelegt, da die Späne zuverlässig in Vorschubrichtung abgeführt werden. Dadurch entsteht ein stabiler Schneidprozess mit gleichbleibender Oberflächenqualität.
Die Ausführung nach DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen wie Aluminium oder Messing. Für optimale Standzeit empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung und stabile Maschineneinstellungen bilden die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Gefertigt aus HSSE-G bietet dieses Gewindeschneidwerkzeug eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Die geschliffenen Schneiden gewährleisten eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut ist speziell für Durchgangsbohrungen ausgelegt, da die Späne zuverlässig in Vorschubrichtung abgeführt werden. Dadurch entsteht ein stabiler Schneidprozess mit gleichbleibender Oberflächenqualität.
Die Ausführung nach DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen wie Aluminium oder Messing. Für optimale Standzeit empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung und stabile Maschineneinstellungen bilden die Grundlage für reproduzierbare und belastbare Gewindeergebnisse im professionellen Einsatz.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1/2" |
| Flankenwinkel | 60 |
| Gesamtlänge | 100 |
| Gewindelänge L2 | 22 |
| Kernlochdurchmesser | 11,2 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 12,7 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 9 |
| Vierkant k | 7 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Baumaße
| Gesamtlänge | 100 |
|---|---|
| Gewindelänge L2 | 22 |
| Schaftdurchmesser d | 9 |
| Vierkant k | 7 |
Skizze
