Produktdetails

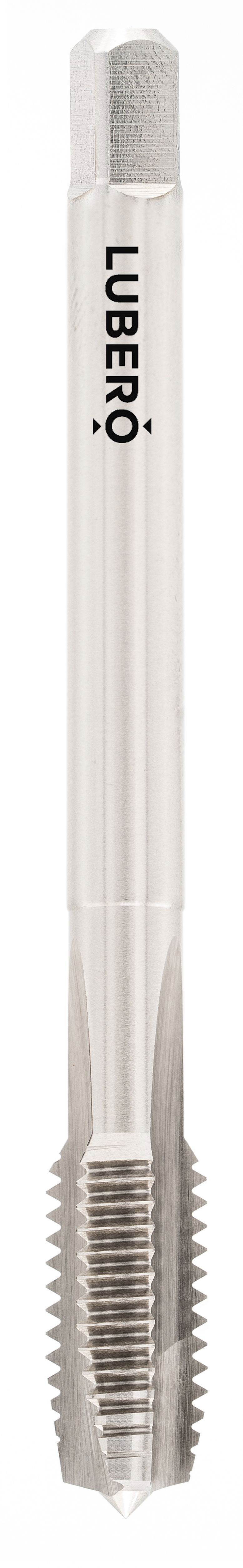

Zoll-Innengewinde im Maß UN 1 3/8"x16 kommen häufig in mechanisch beanspruchten Baugruppen zum Einsatz, bei denen eine definierte Passung und zuverlässige Schraubverbindung gefordert sind. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ist für die Herstellung präziser Innengewinde mit 16 Gängen pro Inch konzipiert und eignet sich für professionelle Anwendungen im industriellen Umfeld.
Gefertigt aus HSSE-G überzeugt das Gewindeschneidwerkzeug durch hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffenen Schneiden gewährleisten eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch ein ruhiger Schneidprozess und konstante Gewindequalität erreicht werden.
Die Herstellung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B zuverlässig eingehalten werden. Typ UNI steht für vielseitige Einsatzmöglichkeiten in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl reduziert Reibung und erhöht die Standzeit. Eine exakt vorbereitete Kernlochbohrung ist entscheidend für reproduzierbare Ergebnisse im Serien- und Reparaturbetrieb.
Gefertigt aus HSSE-G überzeugt das Gewindeschneidwerkzeug durch hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffenen Schneiden gewährleisten eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch ein ruhiger Schneidprozess und konstante Gewindequalität erreicht werden.
Die Herstellung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B zuverlässig eingehalten werden. Typ UNI steht für vielseitige Einsatzmöglichkeiten in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl reduziert Reibung und erhöht die Standzeit. Eine exakt vorbereitete Kernlochbohrung ist entscheidend für reproduzierbare Ergebnisse im Serien- und Reparaturbetrieb.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 3/8" |
| Flankenwinkel | 60 |
| Gesamtlänge | 180 |
| Gewindelänge L2 | 25 |
| Kernlochdurchmesser | 33,4 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 34,926 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Baumaße
| Gesamtlänge | 180 |
|---|---|
| Gewindelänge L2 | 25 |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
Skizze
