Produktdetails

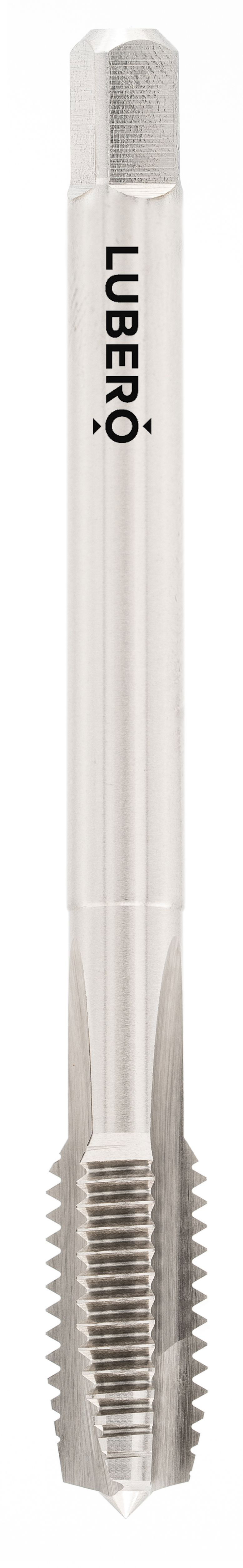

Für präzise UN-Innengewinde im Durchmesser 1 1/4"x16 ist eine stabile Werkzeugausführung unerlässlich. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ermöglicht die normgerechte Herstellung von Innengewinden mit 16 Gängen pro Inch und wird in Maschinenkomponenten, Verbindungselementen und technischen Baugruppen eingesetzt.
Die Fertigung aus HSSE-G gewährleistet hohe Verschleißfestigkeit und eine verbesserte Warmhärte, was bei kontinuierlicher Bearbeitung von Vorteil ist. Geschliffene Schneiden sorgen für eine saubere Profiltreue und gleichmäßige Flanken im Innengewinde. Form B mit gerader Nut ist speziell für Durchgangsbohrungen geeignet und transportiert Späne zuverlässig in Vorschubrichtung, wodurch ein stabiler Schneidprozess unterstützt wird.
Die Herstellung nach DIN 2184-1 garantiert die Einhaltung der Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die flexible Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Standzeit empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung ist entscheidend für maßhaltige und belastbare Innengewinde im industriellen Umfeld.
Die Fertigung aus HSSE-G gewährleistet hohe Verschleißfestigkeit und eine verbesserte Warmhärte, was bei kontinuierlicher Bearbeitung von Vorteil ist. Geschliffene Schneiden sorgen für eine saubere Profiltreue und gleichmäßige Flanken im Innengewinde. Form B mit gerader Nut ist speziell für Durchgangsbohrungen geeignet und transportiert Späne zuverlässig in Vorschubrichtung, wodurch ein stabiler Schneidprozess unterstützt wird.
Die Herstellung nach DIN 2184-1 garantiert die Einhaltung der Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die flexible Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Standzeit empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung ist entscheidend für maßhaltige und belastbare Innengewinde im industriellen Umfeld.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/4" |
| Flankenwinkel | 60 |
| Gesamtlänge | 160 |
| Gewindelänge L2 | 22 |
| Kernlochdurchmesser | 30,3 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 31,751 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 25 |
| Vierkant k | 20 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Baumaße
| Gesamtlänge | 160 |
|---|---|
| Gewindelänge L2 | 22 |
| Schaftdurchmesser d | 25 |
| Vierkant k | 20 |
Skizze
