Produktdetails

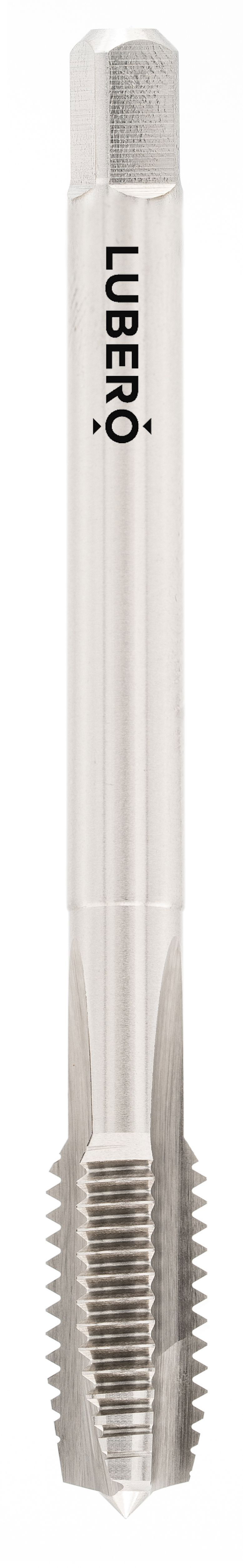

UN-Innengewinde im Format 1 1/2"x16 kommen überall dort zum Einsatz, wo zöllige Schraubverbindungen mit definierter Passung gefordert sind. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ist für die präzise Herstellung von Innengewinden mit 16 Gängen pro Inch ausgelegt und eignet sich für mechanische Baugruppen, Adapterlösungen sowie konstruktive Verbindungselemente im Maschinenbau.
Der Werkstoff HSSE-G bietet gegenüber konventionellem HSS eine erhöhte Warmhärte und verbesserte Verschleißfestigkeit. Gerade bei größeren Durchmessern mit höheren Schnittkräften sorgt die geschliffene Schneidengeometrie für exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut ist für Durchgangsbohrungen konzipiert und gewährleistet eine zuverlässige Spanabfuhr in Vorschubrichtung. Das unterstützt einen stabilen Schneidprozess und konstante Oberflächenqualität.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die normativen Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maß- und Profilgenauigkeit. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung ist entscheidend für reproduzierbare und belastbare Gewinde im industriellen Einsatz.
Der Werkstoff HSSE-G bietet gegenüber konventionellem HSS eine erhöhte Warmhärte und verbesserte Verschleißfestigkeit. Gerade bei größeren Durchmessern mit höheren Schnittkräften sorgt die geschliffene Schneidengeometrie für exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut ist für Durchgangsbohrungen konzipiert und gewährleistet eine zuverlässige Spanabfuhr in Vorschubrichtung. Das unterstützt einen stabilen Schneidprozess und konstante Oberflächenqualität.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die normativen Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maß- und Profilgenauigkeit. Typ UNI kennzeichnet die vielseitige Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine präzise Kernlochbohrung ist entscheidend für reproduzierbare und belastbare Gewinde im industriellen Einsatz.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/2" |
| Flankenwinkel | 60 |
| Gesamtlänge | 180 |
| Gewindelänge L2 | 25 |
| Kernlochdurchmesser | 36,6 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 38,101 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
| Steigung | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Baumaße
| Gesamtlänge | 180 |
|---|---|
| Gewindelänge L2 | 25 |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
Skizze
