Produktdetails

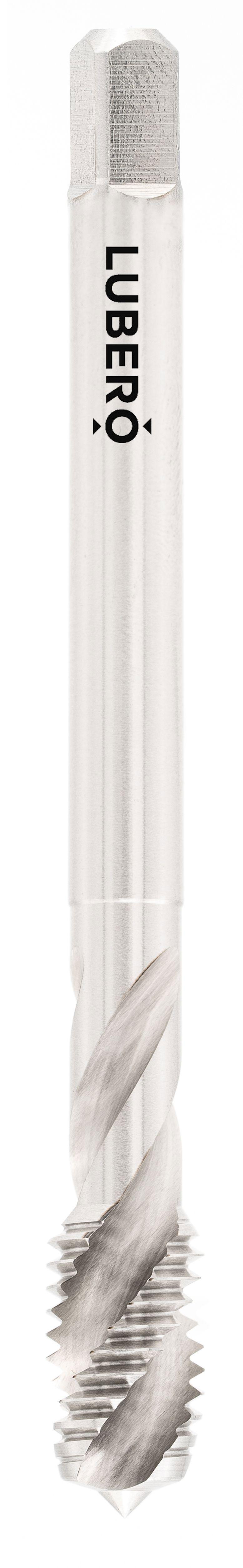

Für präzise UN-Innengewinde in Sacklochbohrungen bietet dieser Maschinengewindebohrer UN 1 5/16"x12 RH mit Toleranzklasse 2B eine zuverlässige Lösung. Das Gewinde mit 12 Gängen pro Inch wird häufig bei mechanischen Verbindungselementen, Maschinenkomponenten und technischen Baugruppen eingesetzt, bei denen normgerechte Austauschbarkeit erforderlich ist.
Die Ausführung in HSSE-G gewährleistet eine hohe Schneidkantenstabilität und gute Verschleißfestigkeit, selbst unter erhöhter thermischer Belastung. Die geschliffene Geometrie sorgt für eine präzise Profiltreue und gleichmäßige Flanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung, wodurch der Gewindegang frei bleibt und ein ruhiger Schneidprozess ermöglicht wird.
Die Fertigung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für optimale Oberflächenqualität empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung und stabile Maschineneinstellungen tragen entscheidend zur Prozesssicherheit und reproduzierbaren Gewindequalität bei.
Die Ausführung in HSSE-G gewährleistet eine hohe Schneidkantenstabilität und gute Verschleißfestigkeit, selbst unter erhöhter thermischer Belastung. Die geschliffene Geometrie sorgt für eine präzise Profiltreue und gleichmäßige Flanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung, wodurch der Gewindegang frei bleibt und ein ruhiger Schneidprozess ermöglicht wird.
Die Fertigung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für optimale Oberflächenqualität empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung und stabile Maschineneinstellungen tragen entscheidend zur Prozesssicherheit und reproduzierbaren Gewindequalität bei.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
| Gewindenorm | UN (Amerikanisches Gewinde mit 12 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 5/16" |
| Flankenwinkel | 60 |
| Gesamtlänge | 170 |
| Gewindelänge L2 | 30 |
| Kernlochdurchmesser | 31,3 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 33,338 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
| Steigung | 12 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Baumaße
| Gesamtlänge | 170 |
|---|---|
| Gewindelänge L2 | 30 |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
Skizze
