Produktdetails

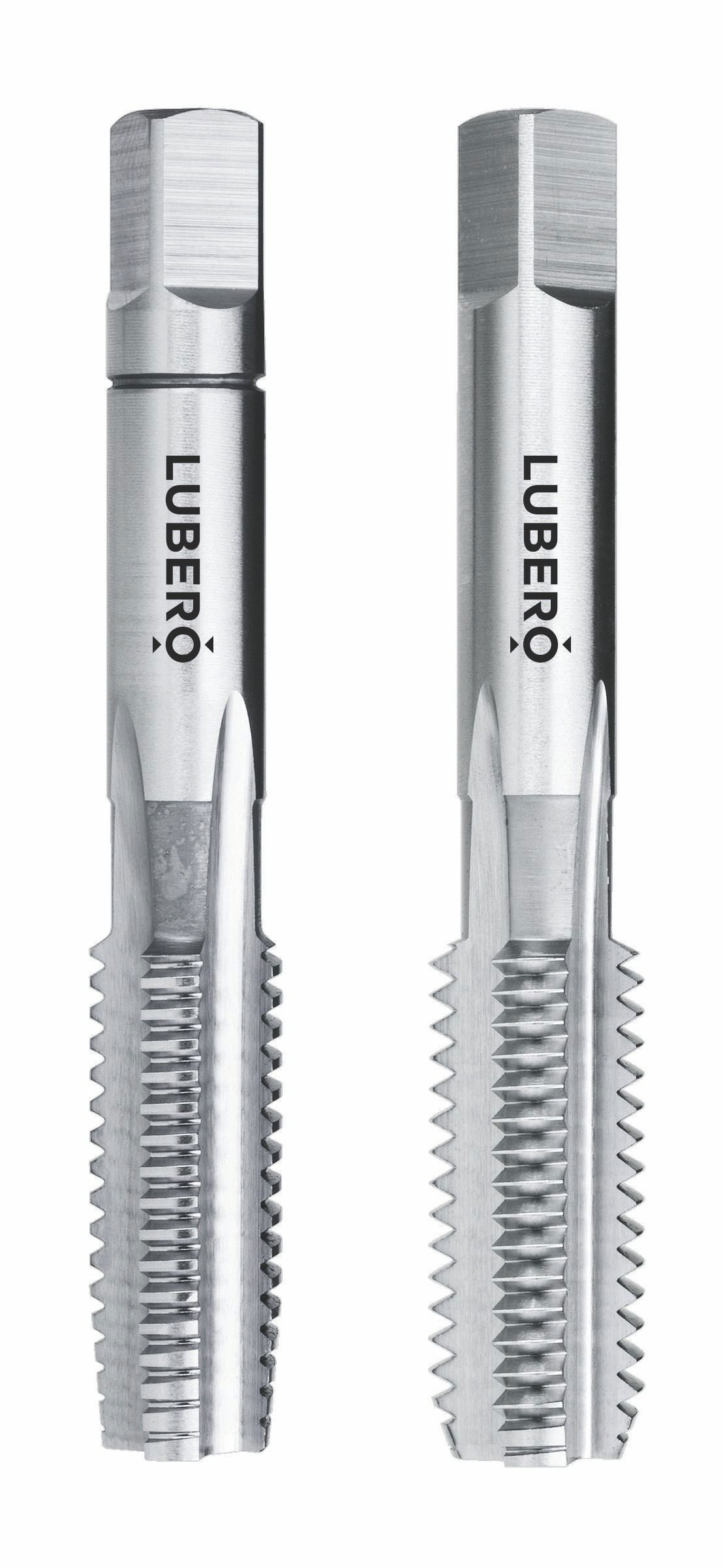

Für Anwendungen mit amerikanischem Feingewinde ist das UNF Nr. 2x64 eine bewährte Lösung im präzisen Schraubbereich. Mit 64 Gang pro Zoll ermöglicht dieser 2-teilige Handgewindebohrer-Satz die exakte Herstellung eines Innengewindes nach Toleranzklasse 2B. Das UNF-Innengewinde wird häufig in Maschinenkomponenten, feinmechanischen Baugruppen sowie in internationalen Ersatzteilanwendungen eingesetzt, bei denen Unified-Gewinde gefordert sind.

Das Gewindeschneidwerkzeug aus HSS-G überzeugt durch hohe Schneidkantenstabilität, gleichmäßige Spanbildung und lange Standzeiten. Durch die Kombination aus Vor- und Fertigschneider wird das Innengewinde stufenweise ausgeformt, wodurch Schnittkräfte reduziert und Maßabweichungen minimiert werden. Das Rechtsgewinde RH entspricht dem gängigen Standard für UNF-Gewinde im internationalen Umfeld.

Gefertigt nach DIN 2184-2 und ausgeführt in Typ UNI steht dieser Handgewindebohrer-Satz für normgerechte Qualität und zuverlässige Schneidleistung. Die präzise Schneidengeometrie sorgt für eine saubere Flankenführung und hohe Maßhaltigkeit im Gewindeprofil.

Geeignet ist der Satz für unlegierte und niedriglegierte Stähle sowie für geeignete NE-Metalle. Eine sorgfältige Kernlochvorbereitung und der Einsatz von Schneidöl oder Schneidpaste sichern konstante Ergebnisse und eine lange Standzeit beim Schneiden von UNF-Innengewinden.

Werkstoffgruppe

MULTI

Universeller Einsatz durch TiCN Beschichtung

ALU

Einsatz in langspanenden Aluminium-Legierungen

GG

Einsatz in kurzspanenden Guss-Werkstoffen

UNI

Einsatz in Normalstahl bis ca. 750 N/mm2

VG

Einsatz in vergüteten und hitzebeständigen Stählen

VA

Einsatz in rost- und säurebeständigen Stählen

Technische Daten

GewindenormUNF (Amerikanisches Feingewinde)
AbmessungUNF Nr. 2
Flankenwinkel60
Gesamtlänge32
Gewindelänge L210
Kernlochdurchmesser1,9
Lochtypfür Durchgangsloch & Sackloch
Nenndurchmesser2,18
ProduktartHandgewindebohrer-Sätze
ProduktgruppeInnengewinde
QualitätHSS
Schaftdurchmesser d2,8
Vierkant k2,1
Warengruppennummer3006
Steigung64
RichtungRechts
SchaftnormDIN 2184-2
Toleranz2B
Nutenformgerade

Baumaße

Gesamtlänge32
Gewindelänge L210
Schaftdurchmesser d2,8
Vierkant k2,1

Skizze

Skizze 3006 LUBERO Handgewindebohrer 2-tlg. Satz UNF Nr. 2x64 RH 2B HSS-G DIN 2184-2 Typ UNI
