Produktdetails

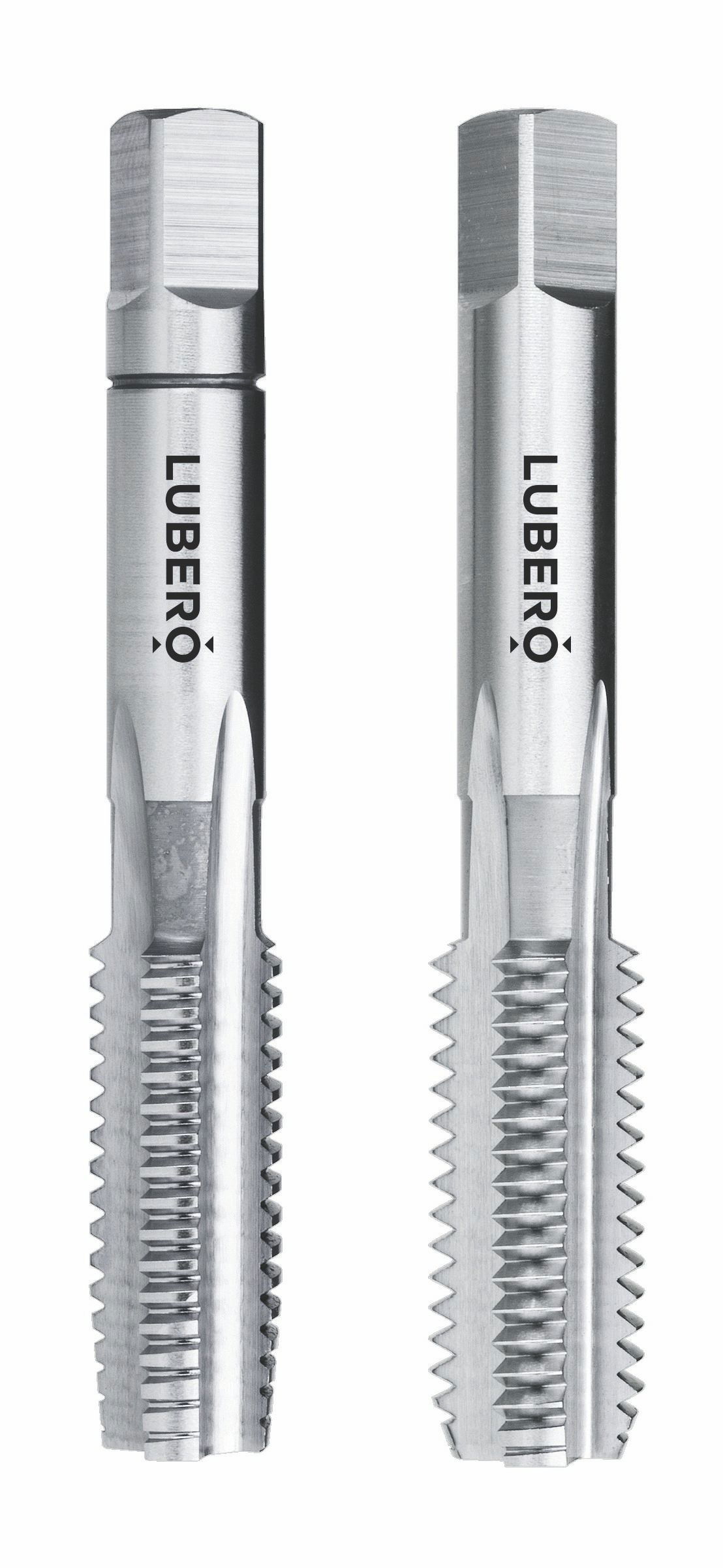

Das UNF 7/8"x14 Innengewinde mit 14 Gang pro Zoll gehört zur Unified National Fine Serie und wird in belasteten Maschinenverbindungen, im Anlagenbau sowie bei internationalen Industriekomponenten eingesetzt. Dieser 2-teilige Handgewindebohrer-Satz ermöglicht die normgerechte Herstellung eines Innengewindes nach Toleranzklasse 2B und sorgt für eine präzise Passung mit kompatiblen UNF-Außengewinden. Gerade bei größeren Zollgewinden ist eine exakte Gewindeform entscheidend für Tragfähigkeit und Funktionssicherheit.

Gefertigt aus geschliffenem HSS-G bietet das Gewindeschneidwerkzeug hohe Schneidkantenstabilität, gleichmäßige Spanbildung und zuverlässige Standzeiten. Die Kombination aus Vorschneider und Fertigschneider erlaubt eine kontrollierte, stufenweise Ausformung des Innengewindes, wodurch Schnittkräfte reduziert und Maßabweichungen minimiert werden. Das Rechtsgewinde RH entspricht dem standardisierten UNF-Gewindeprofil für industrielle Anwendungen.

Die Herstellung nach DIN 2184-2 in Typ UNI garantiert präzise Schneidengeometrien und reproduzierbare Qualität. Eine saubere Flankenführung sorgt für ein exakt definiertes Gewindeprofil mit hoher Maßhaltigkeit und sicherer Schraubverbindung.

Geeignet ist der Handgewindebohrer-Satz für unlegierte und niedriglegierte Stähle sowie für geeignete NE-Metalle. Eine exakt ausgeführte Kernlochbohrung und der Einsatz von Schneidöl oder Schneidpaste erhöhen Prozesssicherheit und Standzeit beim Schneiden von UNF-Innengewinden.

Werkstoffgruppe

MULTI

Universeller Einsatz durch TiCN Beschichtung

ALU

Einsatz in langspanenden Aluminium-Legierungen

GG

Einsatz in kurzspanenden Guss-Werkstoffen

UNI

Einsatz in Normalstahl bis ca. 750 N/mm2

VG

Einsatz in vergüteten und hitzebeständigen Stählen

VA

Einsatz in rost- und säurebeständigen Stählen

Technische Daten

GewindenormUNF (Amerikanisches Feingewinde)
AbmessungUNF 7/8"
Flankenwinkel60
Gesamtlänge80
Gewindelänge L222
Kernlochdurchmesser20,5
Lochtypfür Durchgangsloch & Sackloch
Nenndurchmesser22,23
ProduktartHandgewindebohrer-Sätze
ProduktgruppeInnengewinde
QualitätHSS
Schaftdurchmesser d18
Vierkant k14,5
Warengruppennummer3006
Steigung14
RichtungRechts
SchaftnormDIN 2184-2
Toleranz2B
Nutenformgerade

Baumaße

Gesamtlänge80
Gewindelänge L222
Schaftdurchmesser d18
Vierkant k14,5

Skizze

Skizze 3006 LUBERO Handgewindebohrer 2-tlg. Satz UNF 7/8"x14 RH 2B HSS-G DIN 2184-2 Typ UNI
