Produktdetails

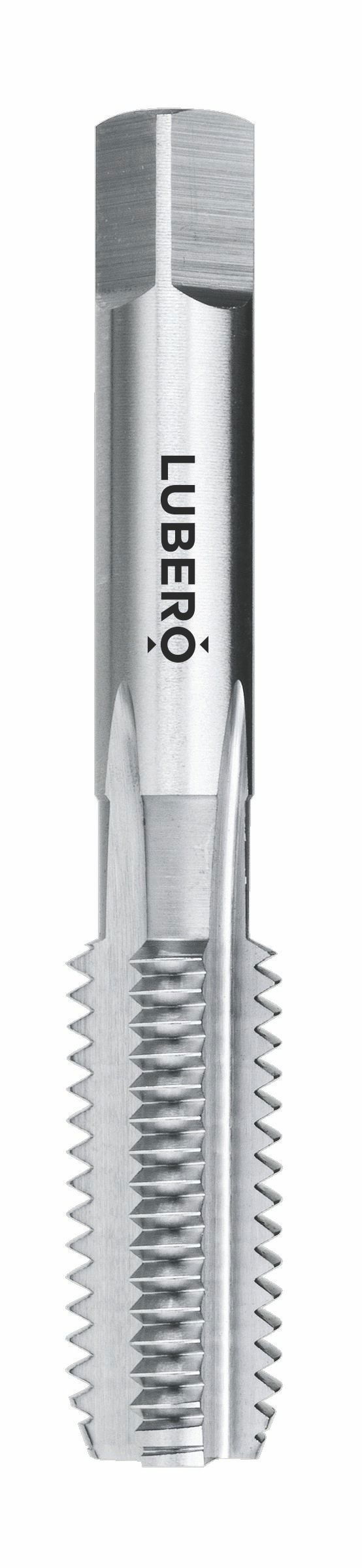

Im Maschinen- und Anlagenbau sind 9/16"-UNC-Verschraubungen mit 12 Gewindegängen pro Zoll (12 TPI) eine bewährte Lösung für belastbare Standardverbindungen. Der LUBERO Handgewindebohrer-Fertigschneider UNC 9/16"x12 RH eignet sich zur Herstellung von Unified National Coarse Innengewinden in Rechtsausführung und übernimmt im dritten Schneidgang die präzise Endbearbeitung auf Maß gemäß Toleranzklasse 2B. Das Innengewinde erhält dadurch eine definierte, montagegerechte Passung im industriellen Standardbereich.

Gefertigt aus präzisionsgeschliffenem HSS-G überzeugt dieses Gewindeschneidwerkzeug durch hohe Schneidkantenstabilität, zuverlässige Verschleißbeständigkeit und eine gleichmäßige Spanbildung auch bei größeren Kernlochdurchmessern. Die Ausführung Form C kennzeichnet einen kontrollierten Anschnitt, der einen ruhigen Schneidverlauf unterstützt und gleichmäßig ausgeformte Gewindeflanken erzeugt. DIN 2184-2 definiert die Bauform der Handgewindebohrer für zöllige Gewinde und stellt normgerechte Abmessungen sicher. Typ UNI steht für die universelle Einsetzbarkeit in Werkstatt, Montage und industrieller Fertigung.

Geeignet ist der Einsatz in unlegierten und niedriglegierten Stählen. Eine exakt dimensionierte Kernlochbohrung, eine saubere Anfase und geeignete Schneidöle oder Schneidpasten sind entscheidend, um ein präzises Innengewinde mit hoher Oberflächengüte und dauerhafter Funktionssicherheit zu erzielen.

Werkstoffgruppe

MULTI

Universeller Einsatz durch TiCN Beschichtung

ALU

Einsatz in langspanenden Aluminium-Legierungen

GG

Einsatz in kurzspanenden Guss-Werkstoffen

UNI

Einsatz in Normalstahl bis ca. 750 N/mm2

VG

Einsatz in vergüteten und hitzebeständigen Stählen

VA

Einsatz in rost- und säurebeständigen Stählen

Technische Daten

GewindenormUNC (Amerikanisches Grobgewinde)
AbmessungUNC 9/16"
Flankenwinkel60
Gesamtlänge80
Gewindelänge L230
Kernlochdurchmesser12,3
Lochtypfür Durchgangsloch & Sackloch
Nenndurchmesser14,29
ProduktartHandgewindebohrer-Sätze
ProduktgruppeInnengewinde
QualitätHSS
Schaftdurchmesser d11
Vierkant k9
Warengruppennummer3005-F
Steigung12
RichtungRechts
SchaftnormDIN 2184-2
Toleranz2B
AnschnittformForm C
Nutenformgerade

Baumaße

Gesamtlänge80
Gewindelänge L230
Schaftdurchmesser d11
Vierkant k9

Skizze

Skizze 3005-F LUBERO Handgewindebohrer-Fertigschneider UNC 9/16"x12 RH 2B HSS-G Form C DIN 2184-2 Typ UNI
