Produktdetails

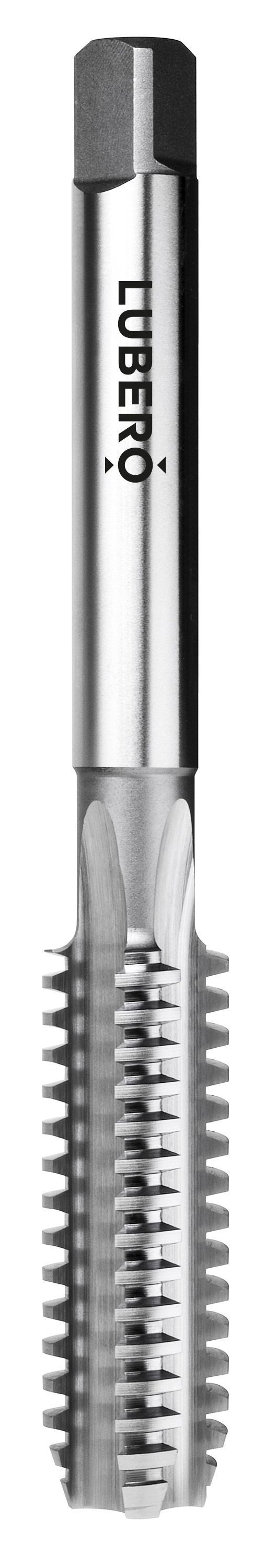

Handgewindebohrer Fertigschneider für das metrische ISO-Trapez-Regelgewinde nach DIN 103. Ohne Ring mit 1/2 Gewindelänge als Anschnitt. Bauform nach Werksnorm - geschliffen. Dieser schneidet den letzten Teil vom Gewinde und bringt es auf Zielmaß. Hergestellt aus HSS-G (Hochleistungsschnellstahl) als idealer Werkstoff für die Gewindezerspanung. Dank der hohen Festigkeit sind Werkzeuge aus HSS-Stahl besonders stabil. Hohe Bruch-Unempfindlichkeit kombiniert mit sehr guter Hitzebeständigkeit ermöglichen beste Standzeiten und den Einsatz bei höheren Schnittgeschwindigkeiten im industriellen Bereich. Die Erweiterung G steht für „Geschliffen“ um das spezielle Fertigungsverfahren zu kennzeichnen.

Werkstoffgruppe

MULTI

Universeller Einsatz durch TiCN Beschichtung

ALU

Einsatz in langspanenden Aluminium-Legierungen

GG

Einsatz in kurzspanenden Guss-Werkstoffen

UNI

Einsatz in Normalstahl bis ca. 750 N/mm2

VG

Einsatz in vergüteten und hitzebeständigen Stählen

VA

Einsatz in rost- und säurebeständigen Stählen

Technische Daten

Gewindenorm TR (Trapez)
Abmessung TR 28
Flankenwinkel 30
Gesamtlänge 220
Gewindelänge L2 78
Kernlochdurchmesser 23,4
Nenndurchmesser 28
Oberfläche blank
Qualität HSSG
Schaftdurchmesser d 22
Vierkant k 18
Steigung 5
Richtung Rechts
Schaftnorm Werksnorm
Toleranz ISO3/7H
Nutenform gerade

Baumaße

Gesamtlänge 220
Gewindelänge L2 78
Schaftdurchmesser d 22
Vierkant k 18

Skizze

Handgewindebohrer Maße
