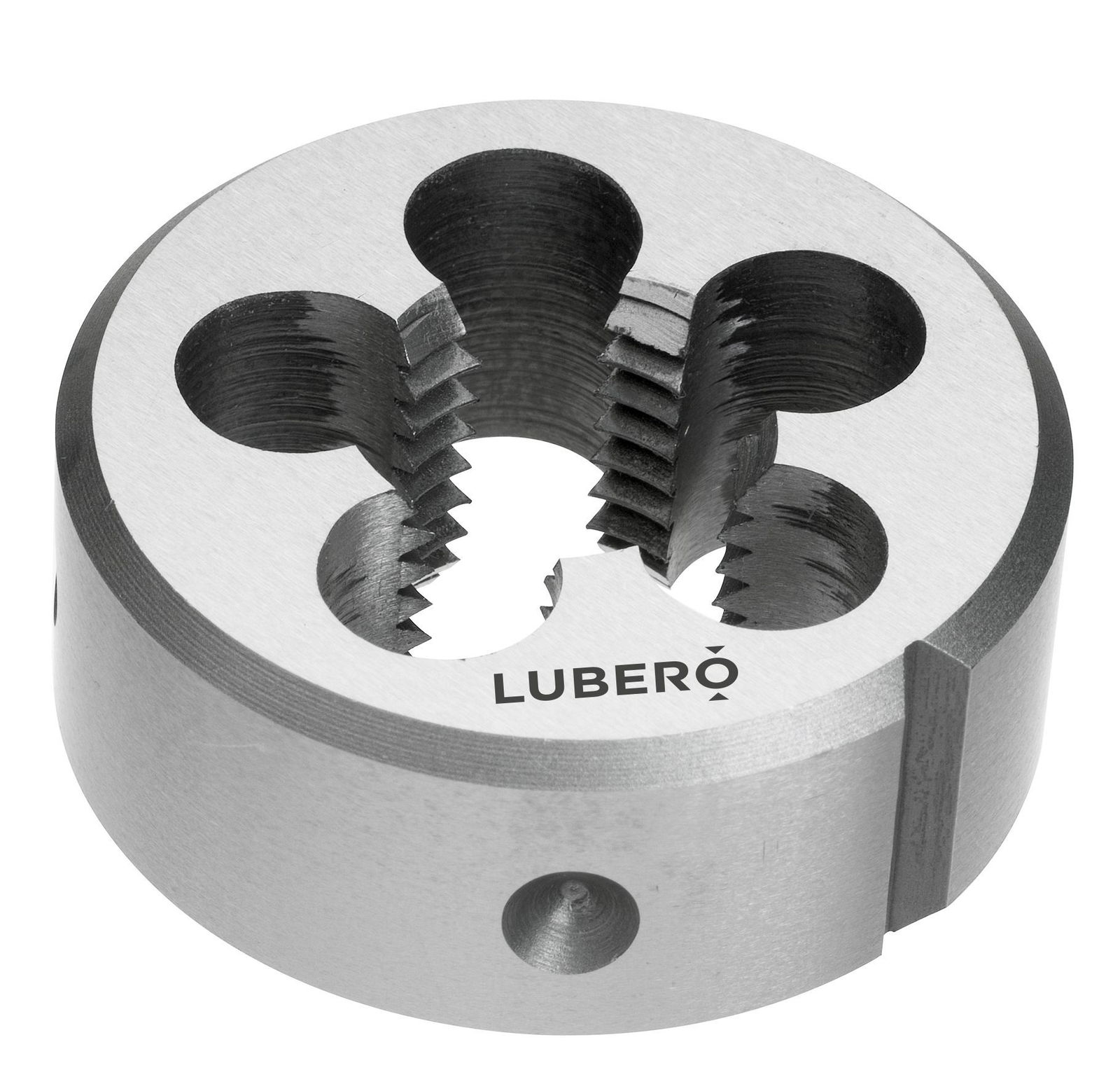

Round Die W 7/16"x14 LH HSS EN 22568 Type UNI
Product number: 103100009000420
€31.54
Net price: €26.50
Available immediately, Delivery time: 1-2 working days
Product number: 103100009000420
Product details
Das runde Schneideisen BSW 7/16"x14 LH von LUBERO ist ein hochwertiges Gewindeschneidwerkzeug zur präzisen Herstellung von Whitworth-Außengewinden mit Linksgewinde nach britischem Standard.
BSW-Gewinde mit 55°-Flankenwinkel werden vor allem im Maschinenbau, im klassischen Stahlbau sowie bei Reparatur- und Instandhaltungsarbeiten an britischen Normverbindungen eingesetzt.
Die Gewindegröße 7/16"x14 ist für belastbare Schraubverbindungen ausgelegt und eignet sich für Anwendungen, bei denen eine stabile Verbindung und gleichmäßige Kraftübertragung erforderlich sind.
Die Linksgewinde-Ausführung (LH) wird gezielt eingesetzt, wenn sich Rechtsgewinde aufgrund von Drehrichtung oder Vibration selbstständig lösen könnten oder konstruktiv ein gegenläufiges Gewinde notwendig ist.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen eine hohe Schneidkantenstabilität, gute Verschleißfestigkeit und eine zuverlässige Standzeit im professionellen Werkstatteinsatz.
Die Steigung mit 14 Gängen pro Zoll ermöglicht die reproduzierbare Herstellung maßhaltiger Außengewinde mit sauberer Flankenform und gleichmäßigem Gewindeprofil.
Die normgerechte Fertigung nach EN 22568 in Typ-UNI-Ausführung gewährleistet konstante Abmessungen sowie eine sichere Aufnahme im Schneideisenhalter.
Dies sorgt für einen ruhigen Schneidprozess und gleichbleibende Schneidergebnisse bei manueller Anwendung.
Typische Einsatzbereiche sind der Maschinen- und Anlagenbau, der Ersatzteil- und Vorrichtungsbau sowie Wartungs- und Reparaturarbeiten an Bauteilen mit Whitworth-Gewinde.
Die gleichmäßige Gewindestruktur reduziert Nacharbeit und verbessert die Montagequalität.
Bei Verwendung geeigneter Schneidöle ist das Schneideisen für unlegierte Stähle, Messing und ausgewählte NE-Metalle geeignet.
Eine saubere Anfase und ein gleichmäßiger Vorschub unterstützen optimale Schneidergebnisse.
Dieses BSW-Schneideisen von LUBERO steht für präzise Links-Außengewinde und langlebige Qualität im täglichen Einsatz.
BSW-Gewinde mit 55°-Flankenwinkel werden vor allem im Maschinenbau, im klassischen Stahlbau sowie bei Reparatur- und Instandhaltungsarbeiten an britischen Normverbindungen eingesetzt.
Die Gewindegröße 7/16"x14 ist für belastbare Schraubverbindungen ausgelegt und eignet sich für Anwendungen, bei denen eine stabile Verbindung und gleichmäßige Kraftübertragung erforderlich sind.
Die Linksgewinde-Ausführung (LH) wird gezielt eingesetzt, wenn sich Rechtsgewinde aufgrund von Drehrichtung oder Vibration selbstständig lösen könnten oder konstruktiv ein gegenläufiges Gewinde notwendig ist.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen eine hohe Schneidkantenstabilität, gute Verschleißfestigkeit und eine zuverlässige Standzeit im professionellen Werkstatteinsatz.
Die Steigung mit 14 Gängen pro Zoll ermöglicht die reproduzierbare Herstellung maßhaltiger Außengewinde mit sauberer Flankenform und gleichmäßigem Gewindeprofil.
Die normgerechte Fertigung nach EN 22568 in Typ-UNI-Ausführung gewährleistet konstante Abmessungen sowie eine sichere Aufnahme im Schneideisenhalter.
Dies sorgt für einen ruhigen Schneidprozess und gleichbleibende Schneidergebnisse bei manueller Anwendung.
Typische Einsatzbereiche sind der Maschinen- und Anlagenbau, der Ersatzteil- und Vorrichtungsbau sowie Wartungs- und Reparaturarbeiten an Bauteilen mit Whitworth-Gewinde.
Die gleichmäßige Gewindestruktur reduziert Nacharbeit und verbessert die Montagequalität.
Bei Verwendung geeigneter Schneidöle ist das Schneideisen für unlegierte Stähle, Messing und ausgewählte NE-Metalle geeignet.
Eine saubere Anfase und ein gleichmäßiger Vorschub unterstützen optimale Schneidergebnisse.
Dieses BSW-Schneideisen von LUBERO steht für präzise Links-Außengewinde und langlebige Qualität im täglichen Einsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | BSW (Britisches Whitworth Regelgewinde) |
|---|---|
| Abmessung | BSW 7/16" |
| Außendurchmesser A | 30 |
| Colour | Red |
| Flankenwinkel | 55 |
| Höhe h | 11 |
| Kernlochdurchmesser | 10,9 |
| Nenndurchmesser | 11,11 |
| Pitch | 14 |
| Produktart | Rundes Schneideisen |
| Produktgruppe | Außengewinde |
| Qualität | HSS |
| Richtung | Links |
| Schaftnorm | EN 22568 |
Construction dimensions
| Außendurchmesser A | 30 |
|---|---|
| Höhe h | 11 |
sketch
