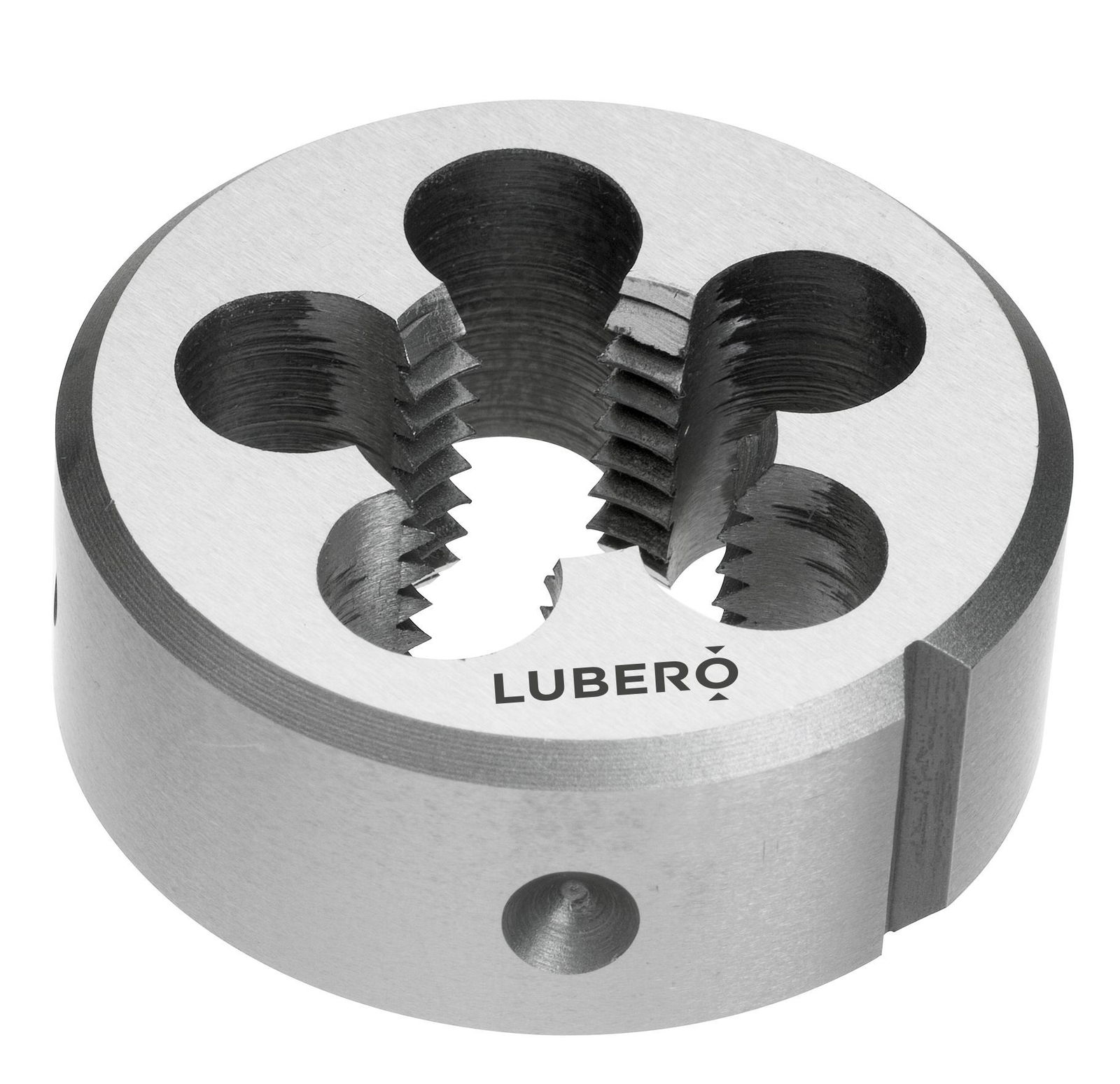

Round Die W 1 5/8"x5 RH HSS EN 22568
Product number: 103000009003240
€145.26
Net price: €122.07
Available immediately, Delivery time: 1-2 working days
Product number: 103000009003240
Product details
Das runde Schneideisen BSW 1 5/8"x5 RH von LUBERO ist ein extrem belastbares Gewindeschneidwerkzeug zur Herstellung von großdimensionierten Whitworth-Außengewinden nach britischem Standard.
BSW-Gewinde mit 55°-Flankenwinkel werden insbesondere im schweren Maschinen- und Anlagenbau sowie bei Reparaturen an historischen oder spezialisierten britischen Konstruktionen eingesetzt.
Die Gewindegröße 1 5/8"x5 ist für sehr große Schraubverbindungen konzipiert, bei denen maximale Tragfähigkeit und eine stabile Gewindestruktur erforderlich sind.
Das Schneideisen sorgt für einen ruhigen Schneidprozess und erzeugt gleichmäßig ausgeformte Flanken, die eine sichere und dauerhafte Schraubverbindung ermöglichen.
Der eingesetzte Schnellarbeitsstahl (HSS) bietet eine ausgewogene Kombination aus Härte, Zähigkeit und Verschleißfestigkeit.
Dadurch eignet sich das Schneideisen besonders für den professionellen Einsatz an massiven Bauteilen sowie für anspruchsvolle Instandhaltungs- und Reparaturarbeiten.
Mit 5 Gängen pro Zoll entsteht ein sehr grobes, extrem tragfähiges Außengewinde, das für hohe mechanische Belastungen und große Drehmomente ausgelegt ist.
Die Rechtsgewinde-Ausführung (RH) entspricht dem BSW-Standard und ist mit gängigen Verbindungselementen dieser Norm kompatibel.
Die Fertigung nach EN 22568 in Typ-UNI-Ausführung stellt präzise Abmessungen sowie eine sichere Fixierung im Schneideisenhalter sicher.
Dies unterstützt einen gleichmäßigen Lauf beim Schneiden und reduziert das Risiko von Gewindefehlern oder Nacharbeit deutlich.
Typische Einsatzbereiche sind der schwere Maschinen- und Anlagenbau, der Stahlbau sowie die Fertigung und Instandsetzung großdimensionierter Schraubverbindungen.
Die konstante Gewindequalität erhöht die Montageeffizienz und die Betriebssicherheit nachhaltig.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte Stähle, Messing und ausgewählte NE-Metalle.
Eine sorgfältige Werkstückvorbereitung trägt zusätzlich zu optimalen Ergebnissen bei.
LUBERO liefert mit diesem BSW-Schneideisen eine zuverlässige Lösung für präzise Whitworth-Außengewinde im industriellen Schwerlasteinsatz.
BSW-Gewinde mit 55°-Flankenwinkel werden insbesondere im schweren Maschinen- und Anlagenbau sowie bei Reparaturen an historischen oder spezialisierten britischen Konstruktionen eingesetzt.
Die Gewindegröße 1 5/8"x5 ist für sehr große Schraubverbindungen konzipiert, bei denen maximale Tragfähigkeit und eine stabile Gewindestruktur erforderlich sind.
Das Schneideisen sorgt für einen ruhigen Schneidprozess und erzeugt gleichmäßig ausgeformte Flanken, die eine sichere und dauerhafte Schraubverbindung ermöglichen.
Der eingesetzte Schnellarbeitsstahl (HSS) bietet eine ausgewogene Kombination aus Härte, Zähigkeit und Verschleißfestigkeit.
Dadurch eignet sich das Schneideisen besonders für den professionellen Einsatz an massiven Bauteilen sowie für anspruchsvolle Instandhaltungs- und Reparaturarbeiten.
Mit 5 Gängen pro Zoll entsteht ein sehr grobes, extrem tragfähiges Außengewinde, das für hohe mechanische Belastungen und große Drehmomente ausgelegt ist.
Die Rechtsgewinde-Ausführung (RH) entspricht dem BSW-Standard und ist mit gängigen Verbindungselementen dieser Norm kompatibel.
Die Fertigung nach EN 22568 in Typ-UNI-Ausführung stellt präzise Abmessungen sowie eine sichere Fixierung im Schneideisenhalter sicher.
Dies unterstützt einen gleichmäßigen Lauf beim Schneiden und reduziert das Risiko von Gewindefehlern oder Nacharbeit deutlich.
Typische Einsatzbereiche sind der schwere Maschinen- und Anlagenbau, der Stahlbau sowie die Fertigung und Instandsetzung großdimensionierter Schraubverbindungen.
Die konstante Gewindequalität erhöht die Montageeffizienz und die Betriebssicherheit nachhaltig.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte Stähle, Messing und ausgewählte NE-Metalle.
Eine sorgfältige Werkstückvorbereitung trägt zusätzlich zu optimalen Ergebnissen bei.
LUBERO liefert mit diesem BSW-Schneideisen eine zuverlässige Lösung für präzise Whitworth-Außengewinde im industriellen Schwerlasteinsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | BSW (Britisches Whitworth Regelgewinde) |
|---|---|
| Abmessung | BSW 1 5/8" |
| Außendurchmesser A | 75 |
| Flankenwinkel | 55 |
| Höhe h | 30 |
| Kernlochdurchmesser | 41,11 |
| Nenndurchmesser | 41,28 |
| Pitch | 5 |
| Produktart | Rundes Schneideisen |
| Produktgruppe | Außengewinde |
| Qualität | HSS |
| Richtung | Rechts |
| Schaftnorm | EN 22568 |
Construction dimensions
| Außendurchmesser A | 75 |
|---|---|
| Höhe h | 30 |
sketch
