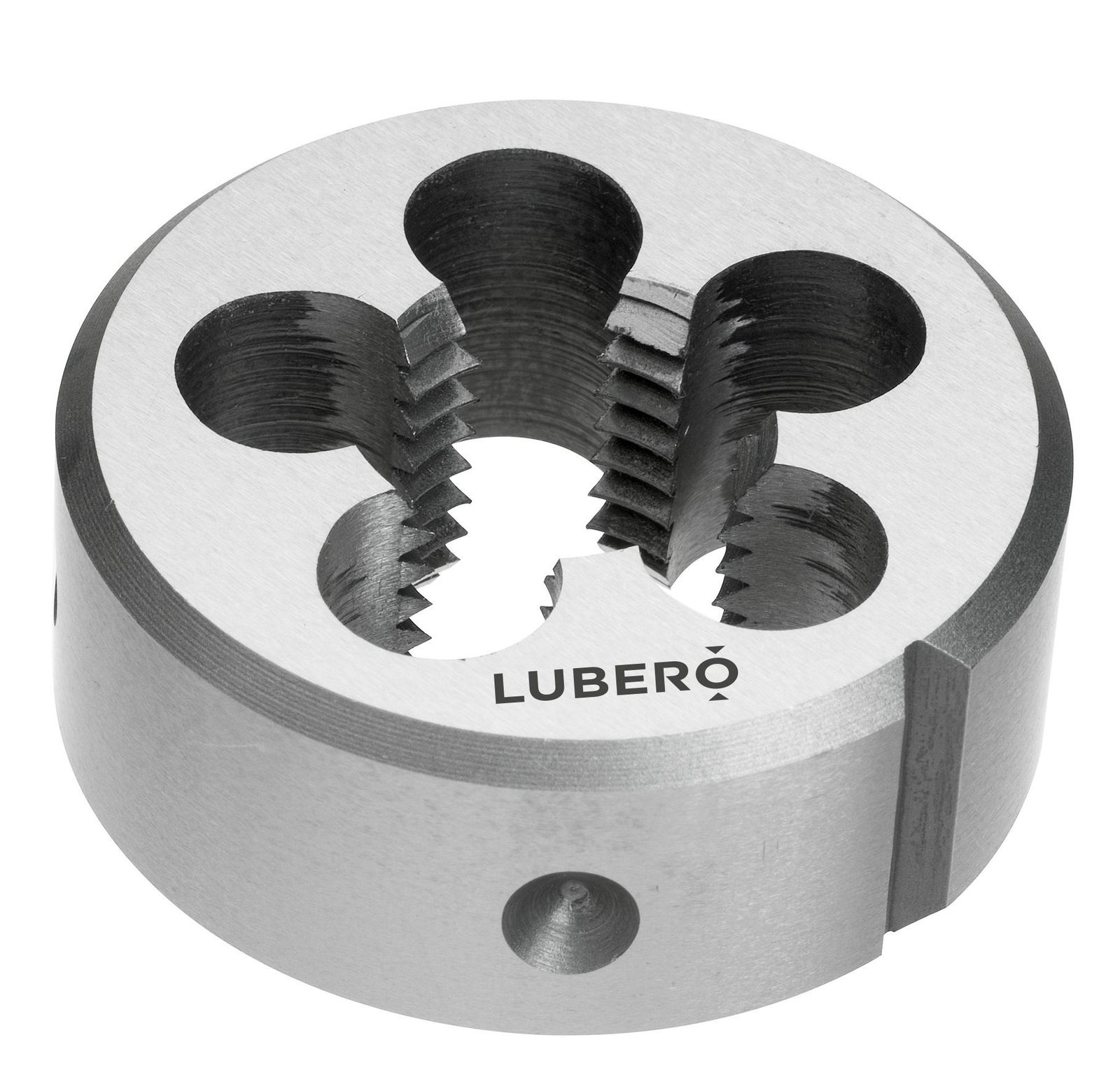

Round Die W 1/16"x60 RH HSS EN 22568
Product number: 103000009000012
€13.71
Net price: €11.52
Available immediately, Delivery time: 1-2 working days
Product number: 103000009000012
Product details
Das runde Schneideisen BSW 1/16"x60 RH von LUBERO ist ein präzises Gewindeschneidwerkzeug zur Herstellung feiner Whitworth-Außengewinde nach britischem Standard.
Das BSW-Gewindesystem zeichnet sich durch seinen charakteristischen Flankenwinkel von 55° aus und wird insbesondere bei klassischen Maschinen, technischen Baugruppen sowie in der Instandhaltung älterer Anlagen und Geräte eingesetzt.
Die Gewindegröße 1/16"x60 eignet sich besonders für kleine, feinmechanische Anwendungen, bei denen eine hohe Maßgenauigkeit und saubere Gewindeflanken entscheidend sind.
Das Schneideisen ermöglicht einen gleichmäßigen Gewindeaufbau und sorgt für eine präzise, wiederholgenaue Herstellung des Außengewindes mit guter Oberflächenqualität.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen hohe Schneidkantenstabilität, gute Verschleißfestigkeit und eine zuverlässige Standzeit im professionellen Einsatz.
Die feine Steigung mit 60 Gängen pro Zoll ermöglicht eine exakte Gewindegeometrie und unterstützt eine sichere Schraubverbindung bei kleinen Nenndurchmessern.
Die Rechtsgewinde-Ausführung (RH) entspricht dem gängigen Standard für BSW-Außengewinde und erlaubt eine einfache Integration in bestehende Bauteile und Konstruktionen.
Die Fertigung nach EN 22568 in Typ-UNI-Ausführung gewährleistet konstante Abmessungen und eine sichere Aufnahme im Schneideisenhalter.
Typische Einsatzbereiche sind Feinmechanik, Modellbau, Reparatur- und Wartungsarbeiten sowie der Maschinenbau mit britischen Gewindenormen.
Die saubere Gewindequalität reduziert Nacharbeit und erleichtert die Montage erheblich.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte Stähle, Messing sowie ausgewählte NE-Metalle.
Saubere Anfasung, Schneidöl und gleichmäßiger Vorschub tragen wesentlich zur Standzeit und zur Qualität des geschnittenen Gewindes bei.
LUBERO liefert mit diesem BSW-Schneideisen eine zuverlässige, präzise Lösung für klassische Whitworth-Außengewinde im professionellen Einsatz.
Das BSW-Gewindesystem zeichnet sich durch seinen charakteristischen Flankenwinkel von 55° aus und wird insbesondere bei klassischen Maschinen, technischen Baugruppen sowie in der Instandhaltung älterer Anlagen und Geräte eingesetzt.
Die Gewindegröße 1/16"x60 eignet sich besonders für kleine, feinmechanische Anwendungen, bei denen eine hohe Maßgenauigkeit und saubere Gewindeflanken entscheidend sind.
Das Schneideisen ermöglicht einen gleichmäßigen Gewindeaufbau und sorgt für eine präzise, wiederholgenaue Herstellung des Außengewindes mit guter Oberflächenqualität.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen hohe Schneidkantenstabilität, gute Verschleißfestigkeit und eine zuverlässige Standzeit im professionellen Einsatz.
Die feine Steigung mit 60 Gängen pro Zoll ermöglicht eine exakte Gewindegeometrie und unterstützt eine sichere Schraubverbindung bei kleinen Nenndurchmessern.
Die Rechtsgewinde-Ausführung (RH) entspricht dem gängigen Standard für BSW-Außengewinde und erlaubt eine einfache Integration in bestehende Bauteile und Konstruktionen.
Die Fertigung nach EN 22568 in Typ-UNI-Ausführung gewährleistet konstante Abmessungen und eine sichere Aufnahme im Schneideisenhalter.
Typische Einsatzbereiche sind Feinmechanik, Modellbau, Reparatur- und Wartungsarbeiten sowie der Maschinenbau mit britischen Gewindenormen.
Die saubere Gewindequalität reduziert Nacharbeit und erleichtert die Montage erheblich.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte Stähle, Messing sowie ausgewählte NE-Metalle.
Saubere Anfasung, Schneidöl und gleichmäßiger Vorschub tragen wesentlich zur Standzeit und zur Qualität des geschnittenen Gewindes bei.
LUBERO liefert mit diesem BSW-Schneideisen eine zuverlässige, präzise Lösung für klassische Whitworth-Außengewinde im professionellen Einsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | BSW (Britisches Whitworth Regelgewinde) |
|---|---|
| Abmessung | BSW 1/16" |
| Außendurchmesser A | 16 |
| Flankenwinkel | 55 |
| Höhe h | 5 |
| Kernlochdurchmesser | 1,55 |
| Nenndurchmesser | 1,59 |
| Pitch | 60 |
| Produktart | Rundes Schneideisen |
| Produktgruppe | Außengewinde |
| Qualität | HSS |
| Richtung | Rechts |
| Schaftnorm | EN 22568 |
Construction dimensions
| Außendurchmesser A | 16 |
|---|---|
| Höhe h | 5 |
sketch
