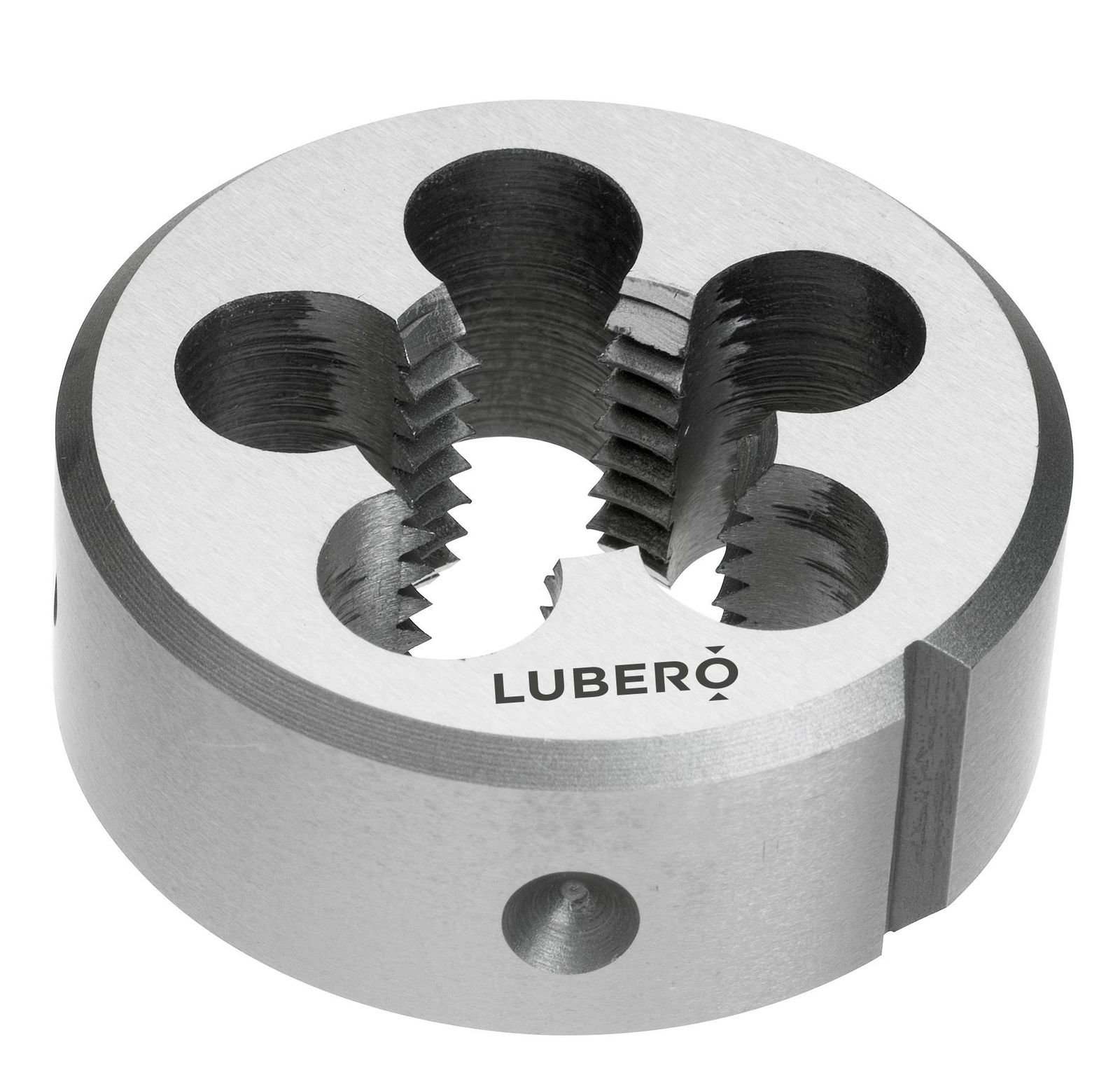

Round Die UNF 9/16"x18 LH 2A HSS EN 22568 Type UNI
Product number: 102300007000680
€46.97
Available immediately, Delivery time: 1-2 working days
Product number: 102300007000680
Product details
Das runde Schneideisen UNF 9/16"x18 LH von LUBERO ist ein präzises Gewindeschneidwerkzeug zur Herstellung von Unified National Fine Außengewinden mit Linksgewinde nach US-Norm.
Diese Gewindegröße wird eingesetzt, wenn mittlere bis höhere Belastungen auftreten und eine sichere Schraubverbindung mit definiertem Drehsinn erforderlich ist, beispielsweise im Maschinen- und Anlagenbau oder bei speziellen Baugruppen mit rotierenden Komponenten.
Als Linksgewindeausführung (LH) ist dieses Schneideisen ideal für Anwendungen, bei denen sich Rechtsgewinde durch Betriebseinflüsse lösen könnten.
Das Außengewinde wird gleichmäßig aufgebaut und weist eine saubere Flankenstruktur sowie eine hohe Maßhaltigkeit auf, was die Montagegenauigkeit und Betriebssicherheit deutlich erhöht.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen stabile Schneidkanten, ruhige Schneideigenschaften und zuverlässige Standzeiten im professionellen Einsatz.
Die UNF-Steigung mit 18 Gängen pro Zoll ermöglicht eine feinere Gewindestruktur als grobsteigende Zollgewinde und sorgt für eine gleichmäßige Lastverteilung innerhalb der Schraubverbindung.
Die Toleranzklasse 2A ist der etablierte Standard für UNF-Außengewinde und gewährleistet eine montagefreundliche, belastbare Passung.
Die normgerechte Fertigung nach EN 22568 in Typ-UNI-Ausführung stellt konstante Abmessungen und eine sichere Aufnahme im Schneideisenhalter sicher.
Typische Einsatzbereiche sind Maschinenbau, Apparatebau, Sonderkonstruktionen sowie Wartungs- und Reparaturarbeiten an US-Normbauteilen mit Linksgewinde.
Die gleichmäßige Gewindequalität reduziert Nacharbeit und erhöht die Zuverlässigkeit der Verbindung.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte und niedriglegierte Stähle sowie ausgewählte NE-Metalle.
Saubere Anfasung, Schneidöl und gleichmäßiger Vorschub optimieren Standzeit und Schneidergebnis.
LUBERO steht mit diesem UNF-Schneideisen für präzise Industriequalität im professionellen Außengewindeschneiden.
Diese Gewindegröße wird eingesetzt, wenn mittlere bis höhere Belastungen auftreten und eine sichere Schraubverbindung mit definiertem Drehsinn erforderlich ist, beispielsweise im Maschinen- und Anlagenbau oder bei speziellen Baugruppen mit rotierenden Komponenten.
Als Linksgewindeausführung (LH) ist dieses Schneideisen ideal für Anwendungen, bei denen sich Rechtsgewinde durch Betriebseinflüsse lösen könnten.
Das Außengewinde wird gleichmäßig aufgebaut und weist eine saubere Flankenstruktur sowie eine hohe Maßhaltigkeit auf, was die Montagegenauigkeit und Betriebssicherheit deutlich erhöht.
Gefertigt aus hochwertigem Schnellarbeitsstahl (HSS) bietet das Schneideisen stabile Schneidkanten, ruhige Schneideigenschaften und zuverlässige Standzeiten im professionellen Einsatz.
Die UNF-Steigung mit 18 Gängen pro Zoll ermöglicht eine feinere Gewindestruktur als grobsteigende Zollgewinde und sorgt für eine gleichmäßige Lastverteilung innerhalb der Schraubverbindung.
Die Toleranzklasse 2A ist der etablierte Standard für UNF-Außengewinde und gewährleistet eine montagefreundliche, belastbare Passung.
Die normgerechte Fertigung nach EN 22568 in Typ-UNI-Ausführung stellt konstante Abmessungen und eine sichere Aufnahme im Schneideisenhalter sicher.
Typische Einsatzbereiche sind Maschinenbau, Apparatebau, Sonderkonstruktionen sowie Wartungs- und Reparaturarbeiten an US-Normbauteilen mit Linksgewinde.
Die gleichmäßige Gewindequalität reduziert Nacharbeit und erhöht die Zuverlässigkeit der Verbindung.
Bei geeigneter Schmierung eignet sich das Schneideisen für unlegierte und niedriglegierte Stähle sowie ausgewählte NE-Metalle.
Saubere Anfasung, Schneidöl und gleichmäßiger Vorschub optimieren Standzeit und Schneidergebnis.
LUBERO steht mit diesem UNF-Schneideisen für präzise Industriequalität im professionellen Außengewindeschneiden.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UNF (Amerikanisches Feingewinde) |
|---|---|
| Abmessung | UNF 9/16" |
| Außendurchmesser A | 38 |
| Colour | Red |
| Flankenwinkel | 60 |
| Höhe h | 10 |
| Kernlochdurchmesser | 14,14 |
| Nenndurchmesser | 14,29 |
| Pitch | 18 |
| Produktart | Rundes Schneideisen |
| Produktgruppe | Außengewinde |
| Qualität | HSS |
| Richtung | Links |
| Schaftnorm | EN 22568 |
| Toleranz | 2A |
Construction dimensions
| Außendurchmesser A | 38 |
|---|---|
| Höhe h | 10 |
sketch
