Product details

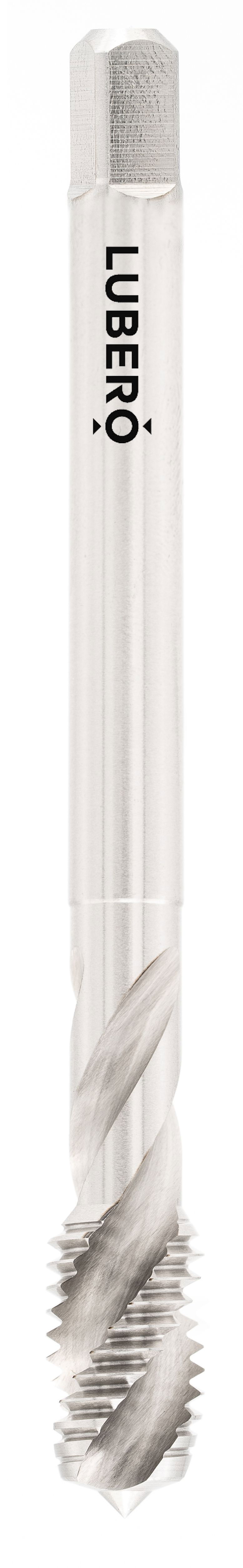

Zuverlässige UN-Innengewinde im Format 9/16"x16 erfordern bei Sacklochbohrungen eine kontrollierte Spanabfuhr und stabile Schneidkanten. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B wurde für die normgerechte Herstellung von Innengewinden mit 16 Gängen pro Inch entwickelt und eignet sich für industrielle Schraubverbindungen im Zollsystem.
HSSE-G sorgt für hohe Verschleißfestigkeit und thermische Stabilität, was insbesondere bei kontinuierlicher Bearbeitung von Vorteil ist. Geschliffene Schneiden garantieren eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung, reduziert Reibung im Gewindegang und erhöht die Prozesssicherheit deutlich.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung ist entscheidend für konstante Gewindeergebnisse im professionellen Einsatz.
HSSE-G sorgt für hohe Verschleißfestigkeit und thermische Stabilität, was insbesondere bei kontinuierlicher Bearbeitung von Vorteil ist. Geschliffene Schneiden garantieren eine exakte Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung, reduziert Reibung im Gewindegang und erhöht die Prozesssicherheit deutlich.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung ist entscheidend für konstante Gewindeergebnisse im professionellen Einsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 9/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 100 |
| Gewindelänge L3 | 20 |
| Kernlochdurchmesser | 12,8 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 14,228 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 11 |
| Vierkant k | 9 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 100 |
|---|---|
| Gewindelänge L3 | 20 |
| Schaftdurchmesser d | 11 |
| Vierkant k | 9 |
sketch
