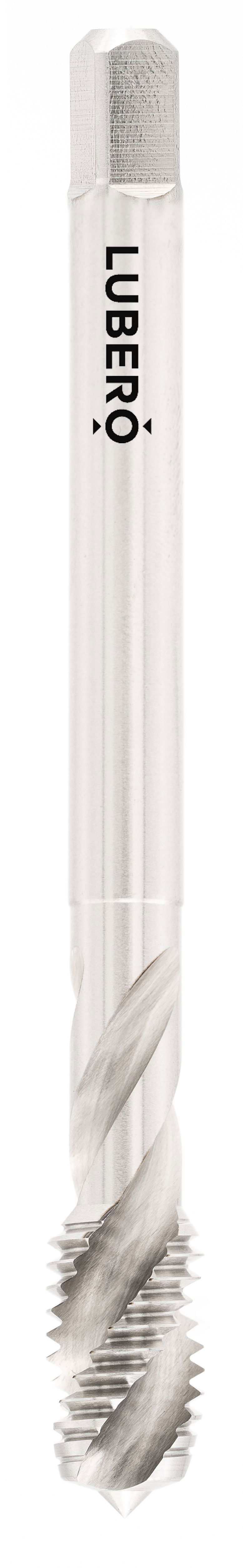

Wenn große Zollgewinde wirtschaftlich und wiederholgenau gefertigt werden müssen, ist ein leistungsfähiger Maschinengewindebohrer entscheidend. Die Ausführung UN 3"x8 RH mit Toleranzklasse 2B eignet sich zur Herstellung präziser Innengewinde für tragende Schraubverbindungen, Flanschverbindungen und massive Konstruktionsteile im industriellen Umfeld. Mit 8 Gängen pro Inch bietet dieses UN-Gewinde eine robuste Gewindegeometrie für hohe axiale Belastungen.
Der aus HSSE-G gefertigte Gewindebohrer kombiniert Zähigkeit mit erhöhter Warmfestigkeit, was bei großem Durchmesser und entsprechend hohen Schnittkräften besonders wichtig ist. Geschliffene Schneiden sorgen für gleichmäßige Profilgenauigkeit und saubere Flanken. Die Form C mit 35° Spiralnut (RSP) ist für Sacklochbearbeitung optimiert und transportiert Späne sicher aus der Bohrung. Das reduziert Reibung, verhindert Spanstaus und verbessert die Standzeit deutlich.
Die Fertigung nach DIN 2184-1 stellt sicher, dass Maß- und Formtoleranzen den Anforderungen an UN-Innengewinde der Klasse 2B entsprechen. Typ UNI steht für einen breiten Einsatzbereich in gängigen Konstruktionsstählen sowie geeigneten NE-Metallen. Für ein gleichmäßiges Schnittbild sollte mit ausreichend Schneidöl gearbeitet werden. Eine exakt gefertigte Kernlochbohrung und stabile Maschineneinstellung tragen wesentlich zur Qualität des fertigen Innengewindes bei. Dieses Gewindeschneidwerkzeug ist auf zuverlässige Serienprozesse ebenso ausgelegt wie auf anspruchsvolle Einzelanfertigungen.
Der aus HSSE-G gefertigte Gewindebohrer kombiniert Zähigkeit mit erhöhter Warmfestigkeit, was bei großem Durchmesser und entsprechend hohen Schnittkräften besonders wichtig ist. Geschliffene Schneiden sorgen für gleichmäßige Profilgenauigkeit und saubere Flanken. Die Form C mit 35° Spiralnut (RSP) ist für Sacklochbearbeitung optimiert und transportiert Späne sicher aus der Bohrung. Das reduziert Reibung, verhindert Spanstaus und verbessert die Standzeit deutlich.
Die Fertigung nach DIN 2184-1 stellt sicher, dass Maß- und Formtoleranzen den Anforderungen an UN-Innengewinde der Klasse 2B entsprechen. Typ UNI steht für einen breiten Einsatzbereich in gängigen Konstruktionsstählen sowie geeigneten NE-Metallen. Für ein gleichmäßiges Schnittbild sollte mit ausreichend Schneidöl gearbeitet werden. Eine exakt gefertigte Kernlochbohrung und stabile Maschineneinstellung tragen wesentlich zur Qualität des fertigen Innengewindes bei. Dieses Gewindeschneidwerkzeug ist auf zuverlässige Serienprozesse ebenso ausgelegt wie auf anspruchsvolle Einzelanfertigungen.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 8 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 3" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 300 |
| Gewindelänge L2 | 60 |
| Kernlochdurchmesser | 73 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 76,2 |
| Pitch | 8 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 50 |
| Vierkant k | 39 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 300 |
|---|---|
| Gewindelänge L2 | 60 |
| Schaftdurchmesser d | 50 |
| Vierkant k | 39 |
sketch
