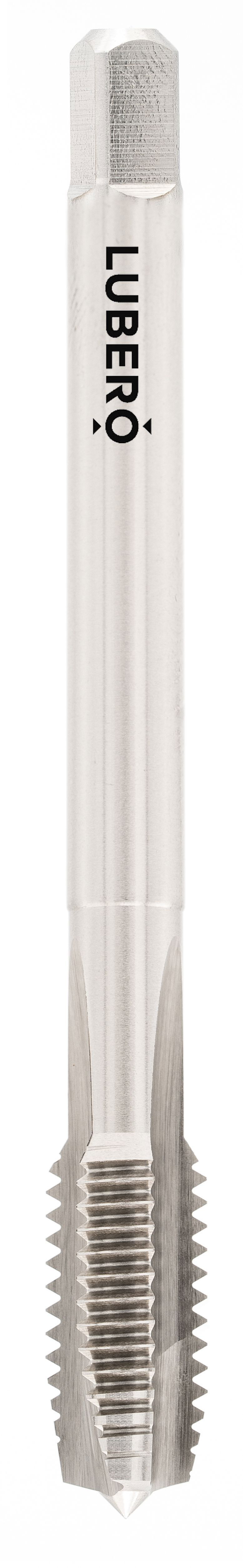

Im Bereich großformatiger Zollgewinde ist eine normgerechte Gewindeherstellung entscheidend für die Funktion der späteren Schraubverbindung. Der Maschinengewindebohrer UN 2"x16 RH in Toleranzklasse 2B wurde für die präzise Fertigung von Innengewinden mit 16 Gängen pro Inch entwickelt. Dieses UN-Gewinde kommt in schweren Maschinenkomponenten, Flanschverbindungen und technischen Baugruppen mit hoher mechanischer Beanspruchung zum Einsatz.
Gefertigt aus HSSE-G überzeugt das Werkzeug durch hohe Schneidkantenstabilität und verbesserte thermische Belastbarkeit. Die geschliffene Schneidengeometrie sorgt für eine exakte Profilabbildung und gleichmäßige Flanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch Reibung reduziert und konstante Schnittbedingungen gewährleistet werden.
Die Ausführung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI steht für die universelle Einsetzbarkeit in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung trägt entscheidend zur Prozesssicherheit und Reproduzierbarkeit im professionellen Umfeld bei.
Gefertigt aus HSSE-G überzeugt das Werkzeug durch hohe Schneidkantenstabilität und verbesserte thermische Belastbarkeit. Die geschliffene Schneidengeometrie sorgt für eine exakte Profilabbildung und gleichmäßige Flanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch Reibung reduziert und konstante Schnittbedingungen gewährleistet werden.
Die Ausführung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI steht für die universelle Einsetzbarkeit in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung trägt entscheidend zur Prozesssicherheit und Reproduzierbarkeit im professionellen Umfeld bei.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 2" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 220 |
| Gewindelänge L2 | 25 |
| Kernlochdurchmesser | 49,3 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 50,802 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 40 |
| Vierkant k | 32 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 220 |
|---|---|
| Gewindelänge L2 | 25 |
| Schaftdurchmesser d | 40 |
| Vierkant k | 32 |
sketch
