Product details

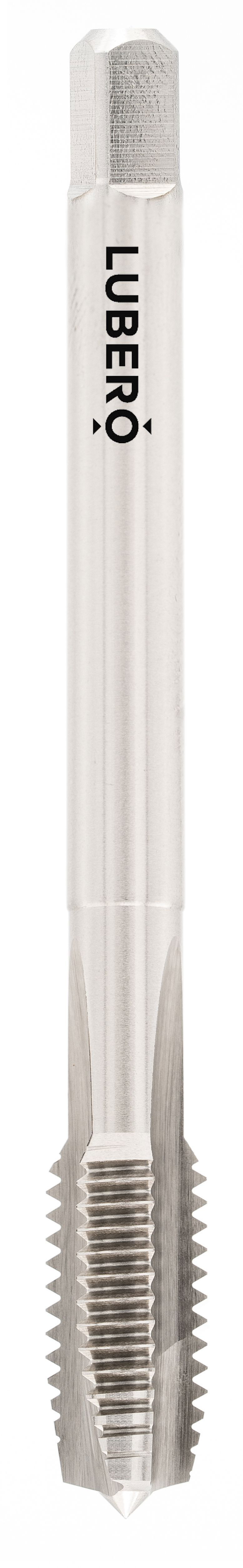

Das UN 2 1/2"x8 Innengewinde gehört zu den besonders großdimensionierten Gewindeformen im Unified National Standard und wird bei massiven Baugruppen eingesetzt. Dieser Maschinengewindebohrer in Rechtsausführung ist nach DIN 2184-1 gefertigt und auf die Toleranzklasse 2B abgestimmt. Er eignet sich zur Herstellung maßhaltiger Innengewinde für industrielle Anwendungen mit hoher mechanischer Beanspruchung.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und unterstützt einen gleichmäßigen Schneidbeginn. Besonders bei Durchgangsbohrungen sorgt diese Geometrie für eine gezielte Spanabfuhr in Vorschubrichtung und eine stabile Gewindeausbildung. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von Baustählen und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im industriellen Bereich. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion im Schraubverbund.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und unterstützt einen gleichmäßigen Schneidbeginn. Besonders bei Durchgangsbohrungen sorgt diese Geometrie für eine gezielte Spanabfuhr in Vorschubrichtung und eine stabile Gewindeausbildung. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von Baustählen und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im industriellen Bereich. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion im Schraubverbund.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 8 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 2 1/2" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 275 |
| Gewindelänge L2 | 56 |
| Kernlochdurchmesser | 60,3 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 63,5 |
| Pitch | 8 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 50 |
| Vierkant k | 39 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 275 |
|---|---|
| Gewindelänge L2 | 56 |
| Schaftdurchmesser d | 50 |
| Vierkant k | 39 |
sketch
