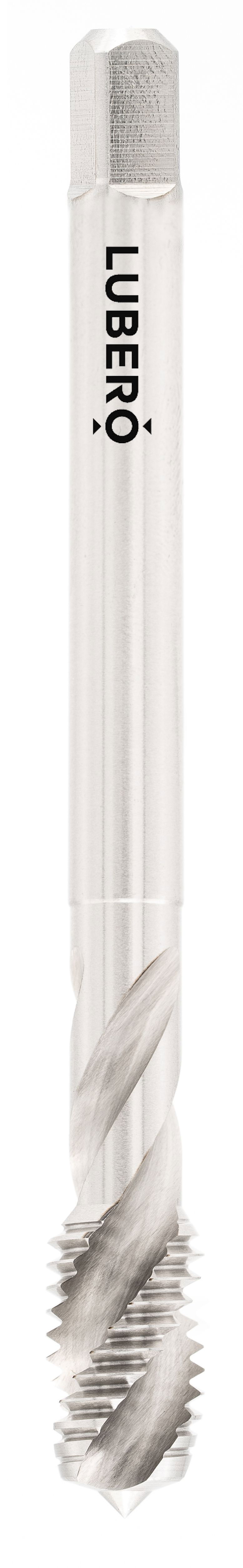

Zoll-Innengewinde im Format 13/16"x16 erfordern bei Sacklochbohrungen eine kontrollierte Spanführung, um Maßhaltigkeit und Oberflächenqualität sicherzustellen. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ermöglicht die normgerechte Herstellung von Innengewinden mit 16 Gängen pro Inch und eignet sich für industrielle Schraubverbindungen im Maschinenbau.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffene Schneidengeometrie gewährleistet eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung und reduziert Reibung im Gewindegang. Dadurch bleibt der Schneidprozess stabil und prozesssicher.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Schnittbedingungen und verlängert die Standzeit. Eine exakt vorbereitete Kernlochbohrung trägt entscheidend zu reproduzierbaren Gewindeergebnissen bei.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffene Schneidengeometrie gewährleistet eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Sacklochbohrung und reduziert Reibung im Gewindegang. Dadurch bleibt der Schneidprozess stabil und prozesssicher.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Schnittbedingungen und verlängert die Standzeit. Eine exakt vorbereitete Kernlochbohrung trägt entscheidend zu reproduzierbaren Gewindeergebnissen bei.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 13/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 110 |
| Gewindelänge L3 | 20 |
| Kernlochdurchmesser | 19,1 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 20,638 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 16 |
| Vierkant k | 12 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 110 |
|---|---|
| Gewindelänge L3 | 20 |
| Schaftdurchmesser d | 16 |
| Vierkant k | 12 |
sketch
