Product details

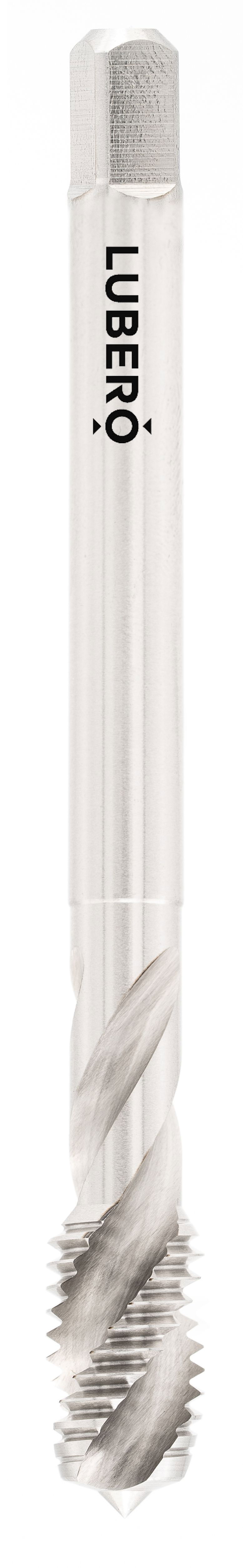

UN-Innengewinde im Format 1"x16 zählen zu den klassischen Zollverbindungen im Maschinen- und Gerätebau. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ermöglicht die normgerechte Herstellung von Innengewinden mit 16 Gängen pro Inch und eignet sich besonders für Sacklochbohrungen mit kontrollierter Spanführung.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffene Schneidengeometrie gewährleistet eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Bohrung nach oben, wodurch Reibung reduziert und die Prozesssicherheit erhöht wird.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung ist entscheidend für reproduzierbare Gewindeergebnisse im industriellen Umfeld.
HSSE-G als Werkzeugwerkstoff sorgt für hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffene Schneidengeometrie gewährleistet eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) unterstützt den aktiven Spantransport aus der Bohrung nach oben, wodurch Reibung reduziert und die Prozesssicherheit erhöht wird.
Gefertigt gemäß DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für flexible Einsatzmöglichkeiten in gängigen Baustählen sowie in ausgewählten NE-Metallen. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung ist entscheidend für reproduzierbare Gewindeergebnisse im industriellen Umfeld.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 150 |
| Gewindelänge L3 | 20 |
| Kernlochdurchmesser | 23,9 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 25,401 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 150 |
|---|---|
| Gewindelänge L3 | 20 |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
sketch
