Product details

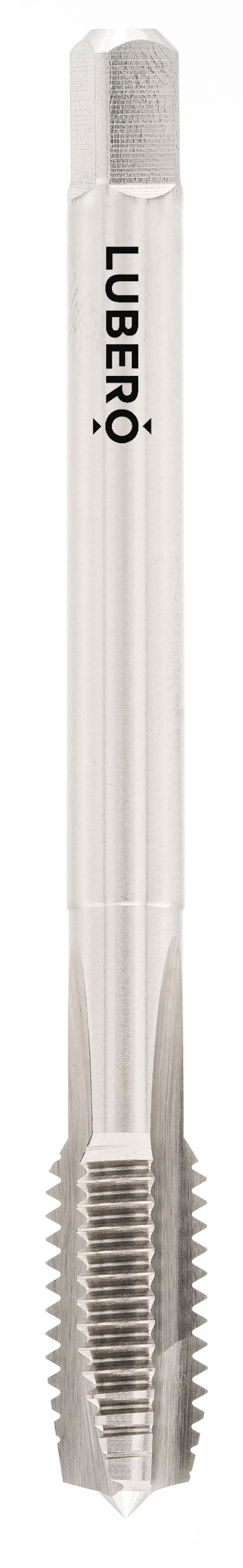

Bei UN 1 7/8"x8 Innengewinden sind hohe Drehmomentaufnahme und stabile Schneidkanten entscheidend für eine sichere Gewindeherstellung. Dieser Maschinengewindebohrer in Rechtsausführung ist nach DIN 2184-1 gefertigt und für die Toleranzklasse 2B ausgelegt. Er eignet sich zur Herstellung maßhaltiger Innengewinde im Unified National Standard für großdimensionierte Schraubverbindungen im industriellen Umfeld.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und ermöglicht ein gleichmäßiges Ansetzen im Werkstück. Besonders bei Durchgangsbohrungen wird der Span gezielt in Vorschubrichtung abgeführt, was die Prozesssicherheit erhöht und eine saubere Gewindeausbildung unterstützt. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von Baustählen und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im Maschinen- und Anlagenbau. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und ermöglicht ein gleichmäßiges Ansetzen im Werkstück. Besonders bei Durchgangsbohrungen wird der Span gezielt in Vorschubrichtung abgeführt, was die Prozesssicherheit erhöht und eine saubere Gewindeausbildung unterstützt. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von Baustählen und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im Maschinen- und Anlagenbau. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 8 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 7/8" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 225 |
| Gewindelänge L2 | 50 |
| Kernlochdurchmesser | 44,5 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 47,625 |
| Pitch | 8 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 36 |
| Vierkant k | 29 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 225 |
|---|---|
| Gewindelänge L2 | 50 |
| Schaftdurchmesser d | 36 |
| Vierkant k | 29 |
sketch
