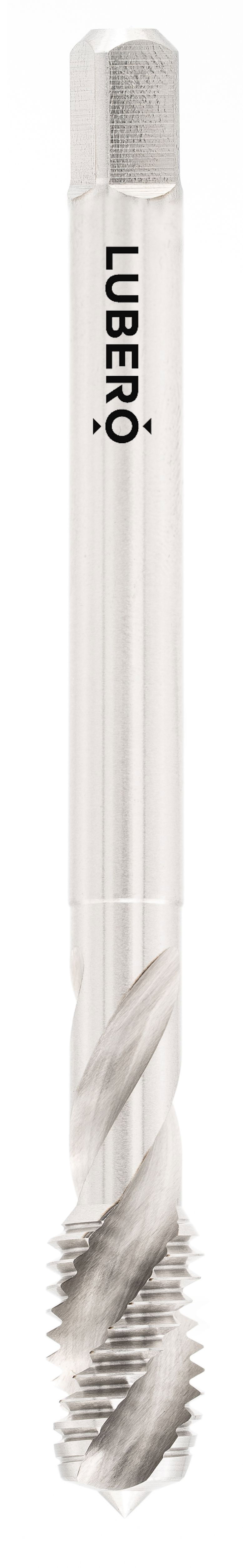

Für präzise Sackloch-Innengewinde im Format UN 1 7/16"x16 ist eine stabile Spiralgeometrie unerlässlich. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B wurde für die Herstellung von Innengewinden mit 16 Gängen pro Inch entwickelt und eignet sich für belastbare Schraubverbindungen im Maschinen- und Anlagenbau.
Gefertigt aus HSSE-G überzeugt das Gewindeschneidwerkzeug durch hohe Verschleißfestigkeit und ausgeprägte Warmhärte. Die geschliffenen Schneiden ermöglichen exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) transportiert die beim Schneiden entstehenden Späne zuverlässig nach oben aus der Bohrung und verhindert Spanstaus im Gewindegang. Dadurch bleibt der Schneidprozess ruhig und kontrollierbar.
Die Herstellung nach DIN 2184-1 garantiert die Einhaltung der normativen Anforderungen an UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung sichert maßhaltige und belastbare Innengewinde im professionellen Einsatz.
Gefertigt aus HSSE-G überzeugt das Gewindeschneidwerkzeug durch hohe Verschleißfestigkeit und ausgeprägte Warmhärte. Die geschliffenen Schneiden ermöglichen exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) transportiert die beim Schneiden entstehenden Späne zuverlässig nach oben aus der Bohrung und verhindert Spanstaus im Gewindegang. Dadurch bleibt der Schneidprozess ruhig und kontrollierbar.
Die Herstellung nach DIN 2184-1 garantiert die Einhaltung der normativen Anforderungen an UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in gut zerspanbaren NE-Metallen. Für optimale Ergebnisse empfiehlt sich die Verwendung eines geeigneten Schneidöls. Eine präzise Kernlochvorbereitung sichert maßhaltige und belastbare Innengewinde im professionellen Einsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 7/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 180 |
| Gewindelänge L3 | 22 |
| Kernlochdurchmesser | 35 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 36,512 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 180 |
|---|---|
| Gewindelänge L3 | 22 |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
