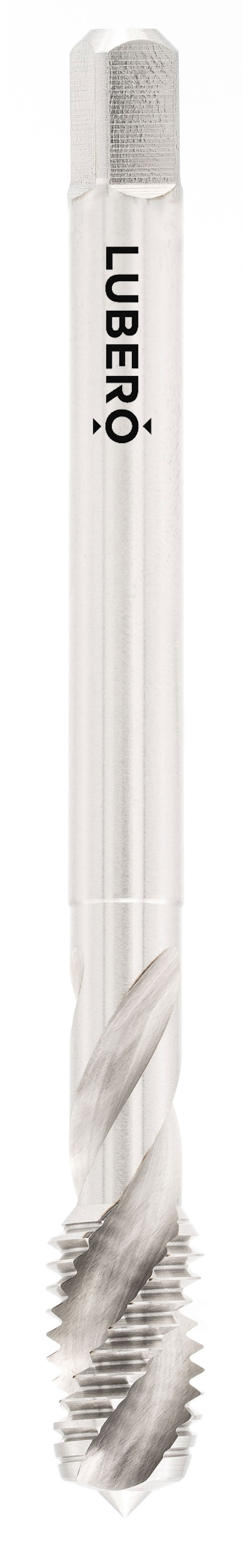

In Sacklochbohrungen mit Zollabmessungen entscheidet die Spanführung über Maßhaltigkeit und Werkzeugstandzeit. Der Maschinengewindebohrer UN 1 7/16"x12 RH in Toleranzklasse 2B ist für die präzise Herstellung von Innengewinden mit 12 Gängen pro Inch konzipiert. Dieses UN-Gewinde wird häufig in Maschinenbaugruppen, Adapterverbindungen und tragenden Konstruktionsteilen eingesetzt, bei denen normgerechte Passung gefordert ist.
Die Ausführung aus HSSE-G bietet eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Geschliffene Schneiden gewährleisten eine exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt, da die Späne aktiv nach oben aus der Bohrung transportiert werden. Dadurch wird Spanverdichtung reduziert und der Schneidprozess bleibt stabil, auch bei höheren Schnittkräften.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für eine konstante Oberflächenqualität empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine exakt abgestimmte Kernlochbohrung ist die Grundlage für reproduzierbare und belastbare Gewindeergebnisse.
Die Ausführung aus HSSE-G bietet eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Geschliffene Schneiden gewährleisten eine exakte Profiltreue und gleichmäßige Gewindeflanken im Innengewinde. Form C mit 35° Spiralnut (RSP) ist speziell für Sacklochbearbeitungen ausgelegt, da die Späne aktiv nach oben aus der Bohrung transportiert werden. Dadurch wird Spanverdichtung reduziert und der Schneidprozess bleibt stabil, auch bei höheren Schnittkräften.
Gefertigt nach DIN 2184-1 erfüllt dieses Gewindeschneidwerkzeug die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilform. Typ UNI steht für die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für eine konstante Oberflächenqualität empfiehlt sich der Einsatz eines geeigneten Schneidöls. Eine exakt abgestimmte Kernlochbohrung ist die Grundlage für reproduzierbare und belastbare Gewindeergebnisse.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 12 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 7/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 170 |
| Gewindelänge L2 | 32 |
| Kernlochdurchmesser | 34,5 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 36,512 |
| Pitch | 12 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 170 |
|---|---|
| Gewindelänge L2 | 32 |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
