Product details

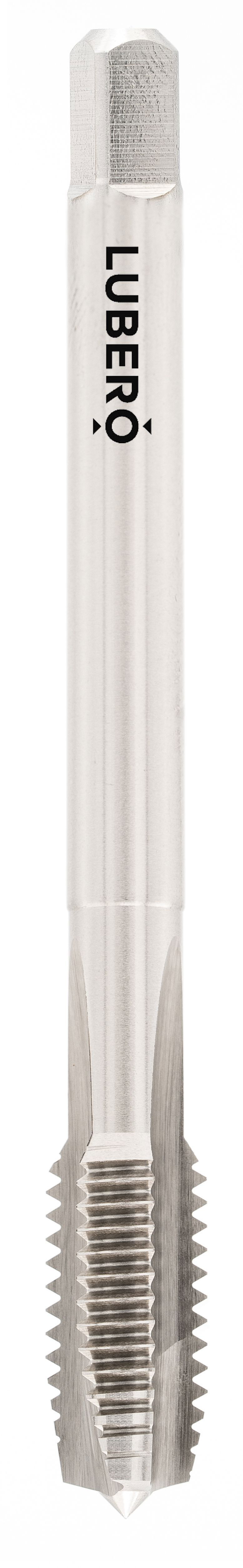

Bei UN-Gewinden im Bereich 1 5/8"x16 ist eine normgerechte Gewindegeometrie Voraussetzung für eine zuverlässige Schraubverbindung. Dieser Maschinengewindebohrer in RH-Ausführung mit Toleranzklasse 2B ermöglicht die wirtschaftliche Herstellung präziser Innengewinde mit 16 Gängen pro Inch und wird in Maschinenkomponenten, Halterungen und technischen Baugruppen eingesetzt.
HSSE-G als Werkzeugwerkstoff gewährleistet hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffenen Schneiden sorgen für eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch der Schneidprozess stabil bleibt und die Reibung im Gewindegang reduziert wird.
Die Ausführung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI steht für die universelle Einsetzbarkeit in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung bildet die Grundlage für reproduzierbare Gewindeergebnisse im professionellen Umfeld.
HSSE-G als Werkzeugwerkstoff gewährleistet hohe Schneidkantenstabilität und gute thermische Belastbarkeit. Die geschliffenen Schneiden sorgen für eine saubere Profilabbildung und gleichmäßige Gewindeflanken im Innengewinde. Form B mit gerader Nut unterstützt eine kontrollierte Spanabfuhr bei Durchgangsbohrungen, wodurch der Schneidprozess stabil bleibt und die Reibung im Gewindegang reduziert wird.
Die Ausführung gemäß DIN 2184-1 stellt sicher, dass Maß- und Profilanforderungen für UN-Innengewinde der Klasse 2B eingehalten werden. Typ UNI steht für die universelle Einsetzbarkeit in gängigen Baustählen sowie in geeigneten NE-Metallen wie Aluminium oder Messing. Der Einsatz von Schneidöl verbessert die Oberflächenqualität und verlängert die Standzeit. Eine exakt abgestimmte Kernlochbohrung bildet die Grundlage für reproduzierbare Gewindeergebnisse im professionellen Umfeld.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 16 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 5/8" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 200 |
| Gewindelänge L2 | 25 |
| Kernlochdurchmesser | 39,8 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 41,277 |
| Pitch | 16 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 200 |
|---|---|
| Gewindelänge L2 | 25 |
| Schaftdurchmesser d | 32 |
| Vierkant k | 24 |
sketch
