Product details

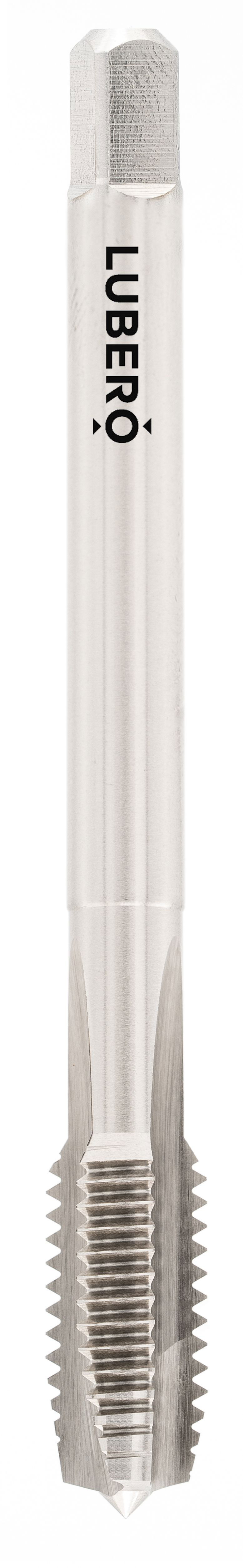

Bei großdimensionierten UN 1 1/2"x8 Innengewinden sind hohe Drehmomentaufnahme und stabile Schneidkanten entscheidend für eine sichere Gewindeherstellung. Dieser Maschinengewindebohrer in Rechtsausführung ist nach DIN 2184-1 gefertigt und für die Toleranzklasse 2B ausgelegt. Er eignet sich zur präzisen Herstellung von Innengewinden im Unified National Standard für industrielle Schraubverbindungen mit hoher Tragfähigkeit.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und ermöglicht ein ruhiges Ansetzen im Werkstück. Besonders bei Durchgangsbohrungen wird der Span gezielt nach vorne abgeführt, was die Prozesssicherheit erhöht und eine gleichmäßige Gewindeausbildung unterstützt. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von unlegierten und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im Maschinenbau sowie in der Wartung von UN-Normverbindungen. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion.
Die Ausführung Form B mit Schälanschnitt reduziert die Schnittkräfte im Anschnittbereich und ermöglicht ein ruhiges Ansetzen im Werkstück. Besonders bei Durchgangsbohrungen wird der Span gezielt nach vorne abgeführt, was die Prozesssicherheit erhöht und eine gleichmäßige Gewindeausbildung unterstützt. Das geschliffene HSSE-G bietet hohe Schneidkantenstabilität und zuverlässige Verschleißfestigkeit bei der Bearbeitung von unlegierten und niedriglegierten Stählen.
Typ UNI für DULO steht für eine universelle Einsetzbarkeit im Maschinenbau sowie in der Wartung von UN-Normverbindungen. Eine präzise Kernlochvorbereitung, saubere Anfase und ausreichende Schmierung mit Schneidöl sind maßgeblich für ein qualitativ hochwertiges UN-Innengewinde mit definierter Maßhaltigkeit und langlebiger Funktion.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 8 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/2" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 200 |
| Gewindelänge L2 | 45 |
| Kernlochdurchmesser | 34,9 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 38,1 |
| Pitch | 8 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 200 |
|---|---|
| Gewindelänge L2 | 45 |
| Schaftdurchmesser d | 28 |
| Vierkant k | 22 |
sketch
