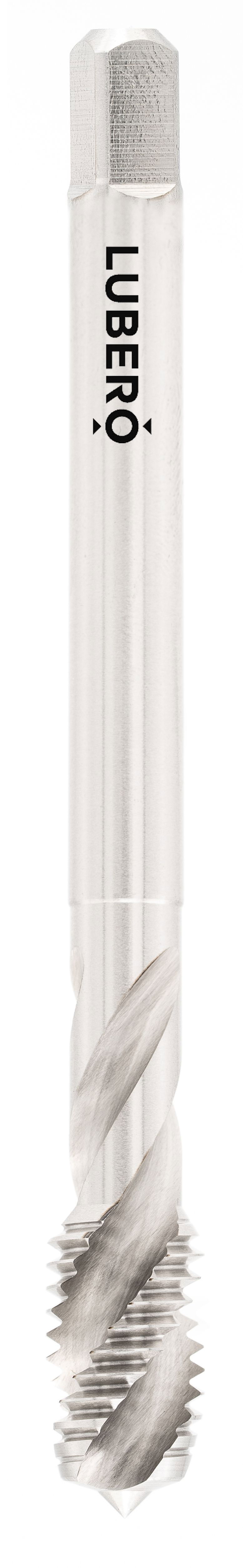

Bei Sacklochbohrungen in Zollabmessungen ist eine zuverlässige Spanabfuhr entscheidend für ein maßhaltiges Innengewinde. Der Maschinengewindebohrer UN 1 1/16"x12 RH in Toleranzklasse 2B wurde speziell für die präzise Herstellung von Innengewinden mit 12 Gängen pro Inch entwickelt. Dieses UN-Gewinde wird häufig in Maschinenkomponenten, Gehäusen und mechanischen Verbindungselementen eingesetzt, bei denen exakte Passung gefordert ist.
Gefertigt aus HSSE-G bietet das Gewindeschneidwerkzeug eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Die geschliffene Schneidengeometrie sorgt für saubere Gewindeflanken und eine exakte Profiltreue. Form C mit 35° Spiralnut (RSP) ist für Sacklochbearbeitungen optimiert, da die Späne aktiv aus der Bohrung nach oben transportiert werden. Dadurch wird das Risiko von Spanverdichtung reduziert und die Oberflächenqualität im Innengewinde verbessert.
Die Ausführung nach DIN 2184-1 gewährleistet normgerechte Maß- und Profilgenauigkeit für UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für konstante Ergebnisse empfiehlt sich der Einsatz eines geeigneten Schneidöls, insbesondere bei höherfesten Werkstoffen. Eine präzise Kernlochbohrung und stabile Maschinenparameter sichern reproduzierbare Qualität im Serien- und Reparatureinsatz.
Gefertigt aus HSSE-G bietet das Gewindeschneidwerkzeug eine erhöhte Warmhärte und hohe Verschleißfestigkeit. Die geschliffene Schneidengeometrie sorgt für saubere Gewindeflanken und eine exakte Profiltreue. Form C mit 35° Spiralnut (RSP) ist für Sacklochbearbeitungen optimiert, da die Späne aktiv aus der Bohrung nach oben transportiert werden. Dadurch wird das Risiko von Spanverdichtung reduziert und die Oberflächenqualität im Innengewinde verbessert.
Die Ausführung nach DIN 2184-1 gewährleistet normgerechte Maß- und Profilgenauigkeit für UN-Innengewinde der Klasse 2B. Typ UNI kennzeichnet die universelle Einsetzbarkeit in unlegierten und niedriglegierten Stählen sowie in geeigneten NE-Metallen. Für konstante Ergebnisse empfiehlt sich der Einsatz eines geeigneten Schneidöls, insbesondere bei höherfesten Werkstoffen. Eine präzise Kernlochbohrung und stabile Maschinenparameter sichern reproduzierbare Qualität im Serien- und Reparatureinsatz.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 12 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 140 |
| Gewindelänge L2 | 28 |
| Kernlochdurchmesser | 24,9 |
| Lochtyp | Sackloch |
| Nenndurchmesser | 26,988 |
| Pitch | 12 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form C |
| Nutenform | RSP 35 |
Construction dimensions
| Gesamtlänge | 140 |
|---|---|
| Gewindelänge L2 | 28 |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
