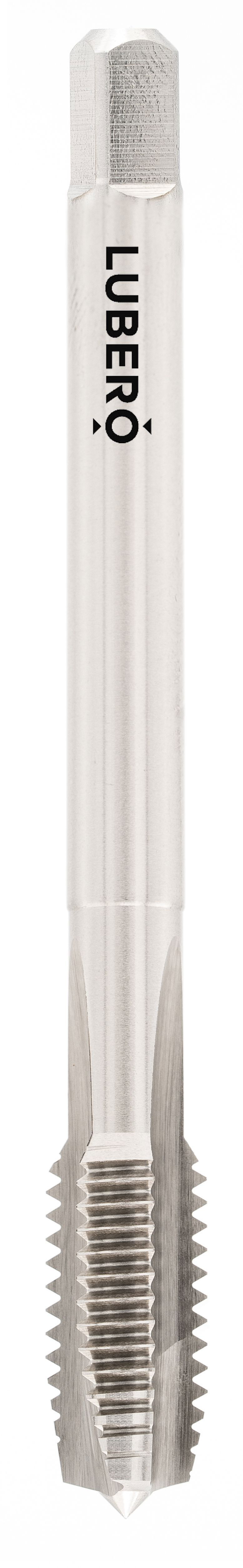

Präzise Zoll-Innengewinde sind in vielen Bereichen des Maschinen- und Gerätebaus unverzichtbar. Der Maschinengewindebohrer UN 1 1/16"x12 RH in Toleranzklasse 2B ist für die sichere Herstellung maßhaltiger Innengewinde mit 12 Gängen pro Inch konzipiert. Dieses UN-Gewinde wird häufig für robuste Schraubverbindungen, Adapterlösungen und mechanische Baugruppen eingesetzt.
Die Fertigung aus HSSE-G verleiht dem Werkzeug hohe Warmhärte und gute Verschleißfestigkeit, wodurch konstante Schnittbedingungen auch bei höheren Drehzahlen möglich sind. Die geschliffene Schneidkante unterstützt eine saubere Gewindeausbildung und gleichmäßige Flankenführung. Form B mit gerader Nut eignet sich besonders für Durchgangsbohrungen, da die Späne zuverlässig in Vorschubrichtung abgeführt werden. Dadurch bleibt der Schneidprozess stabil und das Innengewinde erhält eine gleichmäßige Oberflächenqualität.
Gefertigt nach DIN 2184-1 erfüllt dieser Gewindebohrer die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilgenauigkeit. Typ UNI ermöglicht den Einsatz in unlegierten und niedriglegierten Stählen sowie in ausgewählten NE-Metallen wie Aluminium oder Messing. Für optimale Ergebnisse empfiehlt sich die Verwendung geeigneter Schneidöle, insbesondere bei höherfesten Werkstoffen. Eine exakt vorbereitete Kernlochbohrung und stabile Maschineneinstellungen tragen entscheidend zur Qualität des fertigen Innengewindes bei und sichern reproduzierbare Resultate im Serien- wie auch im Einzelteilbereich.
Die Fertigung aus HSSE-G verleiht dem Werkzeug hohe Warmhärte und gute Verschleißfestigkeit, wodurch konstante Schnittbedingungen auch bei höheren Drehzahlen möglich sind. Die geschliffene Schneidkante unterstützt eine saubere Gewindeausbildung und gleichmäßige Flankenführung. Form B mit gerader Nut eignet sich besonders für Durchgangsbohrungen, da die Späne zuverlässig in Vorschubrichtung abgeführt werden. Dadurch bleibt der Schneidprozess stabil und das Innengewinde erhält eine gleichmäßige Oberflächenqualität.
Gefertigt nach DIN 2184-1 erfüllt dieser Gewindebohrer die Anforderungen an UN-Innengewinde der Klasse 2B hinsichtlich Maßhaltigkeit und Profilgenauigkeit. Typ UNI ermöglicht den Einsatz in unlegierten und niedriglegierten Stählen sowie in ausgewählten NE-Metallen wie Aluminium oder Messing. Für optimale Ergebnisse empfiehlt sich die Verwendung geeigneter Schneidöle, insbesondere bei höherfesten Werkstoffen. Eine exakt vorbereitete Kernlochbohrung und stabile Maschineneinstellungen tragen entscheidend zur Qualität des fertigen Innengewindes bei und sichern reproduzierbare Resultate im Serien- wie auch im Einzelteilbereich.
material group
MULTI
Universal application thanks to TiCN coating
ALU
Use in long-chipping aluminum alloys
GG
Use in short-chip cast materials
UNI
Use in normal steel up to approx. 750 N/mm2
VG
Use in tempered and heat-resistant steels
VA
Use in rust- and acid-resistant steels
Technical data
| Gewindenorm | UN (Amerikanisches Gewinde mit 12 Gängen pro Zoll) |
|---|---|
| Abmessung | UN 1 1/16" |
| Colour | Red |
| Flankenwinkel | 60 |
| Gesamtlänge | 140 |
| Gewindelänge L2 | 28 |
| Kernlochdurchmesser | 24,9 |
| Lochtyp | Durchgangsloch |
| Nenndurchmesser | 26,988 |
| Pitch | 12 |
| Produktart | Maschinengewindebohrer |
| Produktgruppe | Innengewinde |
| Qualität | HSSE |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
| Richtung | Rechts |
| Schaftnorm | DIN 2184-1 |
| Toleranz | 2B |
| Anschnittform | Form B |
| Nutenform | gerade |
Construction dimensions
| Gesamtlänge | 140 |
|---|---|
| Gewindelänge L2 | 28 |
| Schaftdurchmesser d | 20 |
| Vierkant k | 16 |
sketch
