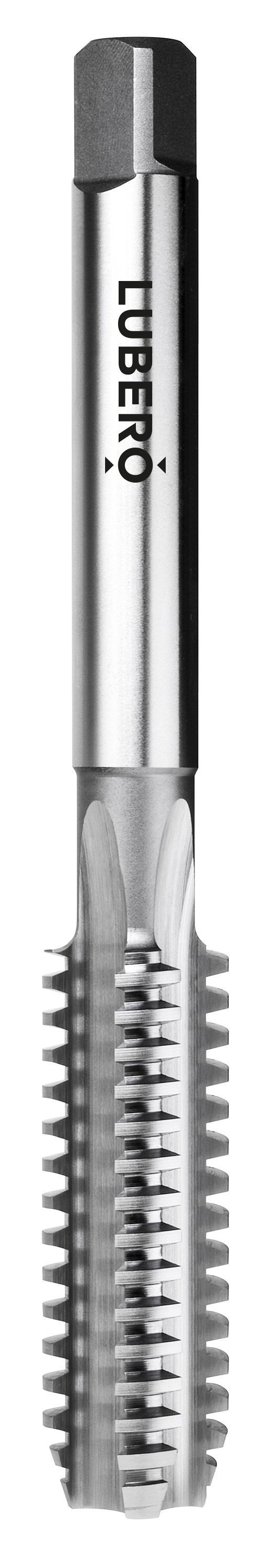

Hand Tap Finishing TR 28x5 RH ISO3/7H HSSG works standard Type UNI
Product number: 396013003302850
Product information
Handgewindebohrer Fertigschneider für das metrische ISO-Trapez-Regelgewinde nach DIN 103. Ohne Ring mit 1/2 Gewindelänge als Anschnitt. Bauform nach Werksnorm - geschliffen. Dieser schneidet den letzten Teil vom Gewinde und bringt es auf Zielmaß. Hergestellt aus HSS-G (Hochleistungsschnellstahl) als idealer Werkstoff für die Gewindezerspanung. Dank der hohen Festigkeit sind Werkzeuge aus HSS-Stahl besonders stabil. Hohe Bruch-Unempfindlichkeit kombiniert mit sehr guter Hitzebeständigkeit ermöglichen beste Standzeiten und den Einsatz bei höheren Schnittgeschwindigkeiten im industriellen Bereich. Die Erweiterung G steht für „Geschliffen“ um das spezielle Fertigungsverfahren zu kennzeichnen.
Werkstoffgruppe
MULTI
Universeller Einsatz durch TiCN Beschichtung
ALU
Einsatz in langspanenden Aluminium-Legierungen
GG
Einsatz in kurzspanenden Guss-Werkstoffen
UNI
Einsatz in Normalstahl bis ca. 750 N/mm2
VG
Einsatz in vergüteten und hitzebeständigen Stählen
VA
Einsatz in rost- und säurebeständigen Stählen
Technische Daten
Gewindenorm | TR (Trapez) |
---|---|
Abmessung | TR 28 |
Colour | Red |
Flankenwinkel | 30 |
Gesamtlänge | 220 |
Gewindelänge L2 | 78 |
Kernlochdurchmesser | 23,4 |
Nenndurchmesser | 28 |
Oberfläche | blank |
Pitch | 5 |
Qualität | HSSG |
Schaftdurchmesser d | 22 |
Vierkant k | 18 |
Richtung | Rechts |
Schaftnorm | Werksnorm |
Toleranz | ISO3/7H |
Nutenform | gerade |
